但强制症看到Core i9-9900K只能全核睿频到4.7GHz就有点不舒畅了，能不能让它的事情频率一贯在最高的5GHz呢？自己动手改改的话当然可以，以Intel 14nm++的工艺在加上钎焊的加持，5GHz该当不在话下，Core i7-7700K和Core i7-8700K这些处理器超5GHz实在也算挺轻松。
但Core i9-9900K想超5GHz并没有那么大略，虽然说导热材料已经不再是硅脂了，但8核心再加超线程的功耗与发热是相称的厉害的，以是你首先得有一块好的主板和散热器，而且BIOS里面也不单是调下电压调下频率那么大略了，本日就和大家说下如何稳稳的把一颗Core i9-9900K稳稳的超到5GHz。
硬件上的准备
想要把Core i9-9900K稳稳的超到5GHz，一块供电好的Z390主板是不能少的，技嘉这次在Z390系列主板的供电高下足了功夫，我们手上这款技嘉Z390 AORUS MASTER主板就拥有12+2相数字供电，再加上利用堆栈式散热鳍片，为新酷睿处理器的超频做足了准备。
技嘉Z390 AORUS MASTER是30.524.4cm的ATX规格主板，PCI-E x16插槽和内存插槽都有金属装甲进行加固，三个M.2接口都可支持PCI-E 3.0 x4的M.2 SSD，而且上面都有厚实的散热片，在为M.2 SSD降温的同时也很好的保护薄弱的SSD。
I/O接口有I/O装甲所包裹，而且主板配备了一体式后窗挡板，免去用户安装I/O挡板的步骤，背板I/O那里有电源开关和打消CMOS按钮，让用户在超频及故障打消更轻松，主板上还有Debug LED、大略单纯Debug灯、重启按键和可换式双BIOS设计等多种便于玩家超频的设计。
在音频方面技嘉Z390 AORUS MASTER采取了最新的魔音音效设计，利用了Realtek ALC1220-VB声卡和ESS SABRE DAC ES9118数模转换芯片，还有尼奇康和威马的音频电容，可供应120db(A)的高信噪比，并能自动检测耳机的阻抗值，供应上佳的音频体验。
Core i9-9900K的功耗可不低，超频后满载功耗乃至超过了300W，以是供电相位够多是很必要的，相位越多每相供电所要供应的电流就越低，可以有效降落Mosfet的事情负载和发热，从而提高稳定性，技嘉Z390 AORUS MASTER采取12+2相的供电设计可以说是很豪华了。
供电的散热片
为了降落Mosfet的事情温度主板还利用了堆栈式散热鳍片，这散热器很明显由两种鳍片所构成，前面的是铝切割出来的鳍片，这部分比较坚固而且可以供应较大的热容，后部则是扣Fin的堆栈式铝制散热鳍片阵列，有较大的散热面积，利于热量较快的发散出去，散热器底部还有一根热管，让热量可以均匀的分布在散热器各处，与Mosfet打仗的是LAIRD 5W/mK高导热系数导热垫，在同样利用韶光下，可比传统导热垫更高的散热效果。
主板配备了金属背板，除了有加固的浸染之外还有赞助散热的浸染，可以看到供电Mosfet部位有两个明显的凹槽，这里也贴有导热贴，可以把PCB底部的热量通报到背板上，加强散热效果。
主板供应了12相核心供电和2相非核心供电，核心供电每相都会利用一个IR3553M DrMOS，IR35201这个6相的掌握器通过6个倍相器来掌握这12相数字供电，非核心供电的两相则采取安森美的4C10N上桥和4C06N下桥，除了音频电路外，主板上全部都是FP CAP的玄色定制电容 ，CPU供电接口是两个8pin的，而且有金属装甲包裹，加金属装甲是为了强化接口的散热，此外主板上的这些接口用的是实心针脚，传统的针脚设计是空心的，实心针脚电源插槽的好处是针脚的内阻更低，可以有效的减少内阻降落接口发热，而且在电流利过能力更好，大电流时也没太大问题。。
Core i9-9900K超频后的发热问题也是令人头大的，用240一体式水冷勉强可以压制，当然用360的就更好了，我们这次用的便是先马的冰河360一体式水冷。
技嘉主板搭配技嘉内存组合利用灯光效果还是很棒的
BIOS设置
Core i9-9900K的超频要在BIOS里面改的东西挺多的，现在我们就一步一步的和大家解释，顺便说下，技嘉的BIOS终于改了，新版本的BIOS界面大更新，比以前的好用了不少。
首先把内存的X.M.P.打开，超CPU的同时不能把内存给忘了
把CPU倍频调度为50
非核心频率最好也锁去世47，虽然不改用Auto影响也不大
电压这里，最好先把电压设置成比较稳妥的1.3V，如果能过稳定性测试的话就每次减0.1V这样逐步向下调，当电压降到不能过稳定性测试时就向上加0.05V再试一次。
CPU Vcore的防掉压调到Turbo就可以了，这时CPU实际电压和你设置的电压基本同等
有一点相称主要的是请把这个TjMAX温度调高，这是CPU的过热保护温度，目前Core i9-9900K默频时散热器差点都会在烤机时触及这个保护温度，更别说超频后了，如果不想CPU降频的话把这个保护温度调高即可。

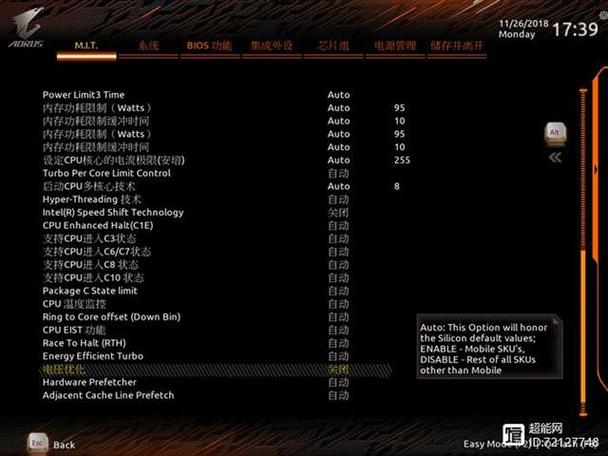

电压优化这项关闭，有须要的话Speed Shift和各种C状态等节能功能都关了
VT-d虚拟化如果不须要的话建议也关了
在退出之前记得存个档，超频失落败要清BIOS是常有的事，事前存档清BIOS后读取可以省下很多韶光
验证超频结果
BIOS设置完之后就到了验证结果的时候了，现在须要进行稳定性测试，技嘉Z390 AORUS MASTER主板送了两个温度探头，恰好用来监测主板PWM供电的温度。
一个探头直接塞到供电鳍片里面了
另一个探头被贴在供电VRM的背面
我们手头上这颗Core i9-9900K电压加到1.25V就可以稳定到5GHz了，稳定性测试先跑了半小时的Primer95第三项，稳定性和温度都没问题，AIDA64里面的Aux温度便是塞在供电散热片里面探头传回来的温度，而第二个主板温度则是贴在供电VRM背面的温度探头的信息，而且这主板在PWM供电那里就有个温度探头，运行Primer95第三项半小时后CPU的核心温度大概在60到70度旁边，而供电温度只有59℃，散热片温度49℃，供电背面温度53℃，供电温度相称的低。
随后我们再跑了AIDA64的Stress FPU，支持AVX2指令集的处理器运行这项测试温度与功耗都相称之高，虽然说日常普通利用很难达到这个负载，不过这项测试可以用来查看超频后极限温度能到多少，跑了半个小时温度基本都稳定了，部分核心温度打破了100℃，有些只有90℃，而供电温度也有90℃，散热片表面温度67℃，尔后头温度则为74℃，虽然技嘉已经供应了很强的VRM供电，但温度看起来还是有点高，不过实际上这些供电元件，特殊是Mosfet都是耐高温的，IR3553M的最大事情温度可达150℃，以是现在这个温度并不算什么，实际利用时也不太可能有这种负载。
当然了如果想考试测验更高的频率技嘉Z390 AORUS MASTER肯定是没问题的，不过我们建议冲击5GHz以上频率时把AVX Offset调一下，让AVX负载的频率在5GHz，毕竟这负载的发热太大了，而其他负载的发热量实在并不高，可以让CPU考试测验下更高的频率。
全文小结
如果你按照我上面所说的BIOS设置，Core i9-9900K超到5GHz基本上是没啥问题的，重点便是要把CPU的过热保护温度调高，其余防掉压设置也别弄得太高，CPU的电压不宜弄得太高，毕竟CPU本身的温度就比较高，过高的电压会让温度变得更加不可掌握，当然电压实际要设多少还得看你自己手上那块CPU的体质。
既然你选择了Core i9-9900K，你就得准备一大笔预算，CPU本身的价格就不便宜，而且它极高的频率也带来了巨大的发热，你至少得准备一个240一体式水冷，主板也得买块好的，供电不过关切实其实定弗成，如果要超频的话更是得准备个供电与散热都过关的主板，技嘉这代Z390主板 全系列都配备了强劲的供电，散热也做得不错，特殊是高端产品比如这次试用的Z390 AORUS MASTER更是配备了堆栈式鳍片散热器，让主板的供电基本保持在较低的事情温度，它是Core i9-9900K的绝佳差错。
