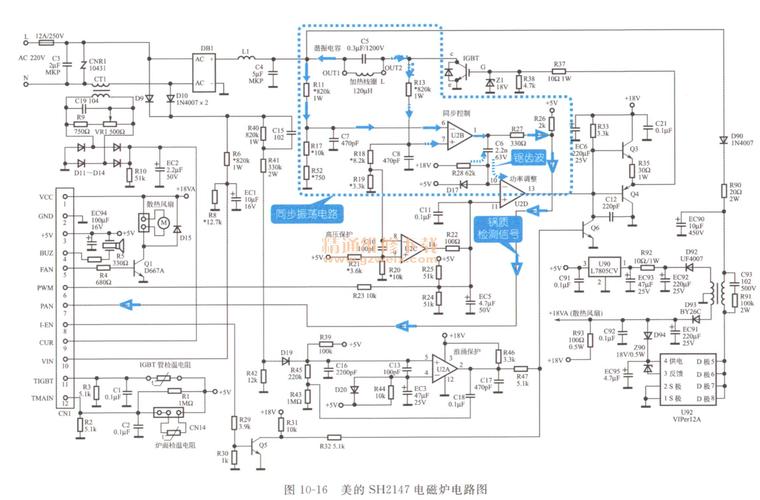

剖析检修：该型电磁炉当确定为主电路板(TM-S1-01A-A)受损时，其检修检测范围可在高低压供电电路、同步电压比较电路、LC振荡电路、电网电压检测电路以及浪涌保护电路上进行查找。
检修时，首先将电磁炉的机壳拆开，让电磁炉上电进入待机状态，待测。同时，用万用表直流挡测得整机高压供电电路的滤波电容器C4(5μF/275V)两端电压为+305，正常；测低压供电电路的滤波电容器C28(100μF/25V)对地电压为+18V，正常；再测滤波电容器C22((100pF/25V)对地电压为+5V，正常；测得同步电压比较电路的V-取样电阻R37(240kΩ/0.5W)即U1单片机四脚反相输人端对地电压为+3V，正常；再测V+取样电阻R17(39kΩ)即 U1单片机2脚同相输入端对地电压为+32V，正常。
将加热线圈盘固定螺丝卸开，同时再将万用表的黑表笔接电路板整流桥负端，红表笔接IGBT管集电极，在电磁炉上电过程中，测得IGBT管集电极C上对地峰压会快速上升至+45V后又降至+0.4V电压，正常；再测IGBT管掌握极G对地为0V，正常。
再次让电磁炉上电，进入待机状态，测得电网电压检测电路的V+取样电阻R10(10k)即U1单片机四脚同相输入端对地电压为+3V。正常。由此可见，故障出在浪涌保护电路上。
故障处理：测得浪涌保护电路的V+取样电阻 R1(240kΩ/0.5W)即U1单片机1脚同相输入端对地电压已上升至+10V(正常为+11V)，该电压明显差别太大，莫非是V+取样电阻R1阻值变小、U1芯片破坏或取样对地贴片电阻R11(3.9kΩ)开路受损？于是断电后，再将用万用表拨至电阻100Ω挡对干系电路进行检测查找，结果创造电阻R11已开路。由于R11的开路，致使浪涌 V+取样电压上升经U1芯片检测识别非常后履行保护，使电磁炉停滞加热。将电阻R11改换后上电开机、放锅具加热正常，故障打消。
