充电宝与智好手机
目前最影响智好手机利用体验的问题是电池续航问题，如果电池技能方面没有创新
那么充电宝也必将一贯伴随着智好手机
（图片来自网络侵删）
充电宝电路板
充电宝是利用内置的锂电池作为电源，通过升压电路，产生得当的充电电压给手机充电的一种电子产品
如何自己做一个充电宝呢？充电宝一样平常利用18650锂电池作为电源，单颗18650锂电池的容量在2000mAH~3300mAH旁边
利用18650锂电的充电宝
不过作者创造有些在火车站贩卖的充电宝利用了新型电池技能
沙子电池
不管是利用沙子还是18650锂电池，我们都须要一块充电宝电路板
充电宝电路板最基本须要三个部分电路
充电宝的三大单元电路充电宝电路3大关键电路
电池充电管理——锂电池对电池电压以及充电电流较敏感，如果超过限定的参数，锂电池寿命将急剧低落升压输出——升压输出把充电宝内锂电池的电压提升到5V，输出给手机充电电量指示——电量指示为利用者供应一个参考，可大概知道充电宝剩余电量现在我们知道了充电宝电路的最基本构成，那就须要把它搭建成一个整体电路即可
我们要做的是一个低本钱的充电宝电路，那么，利用较少的元器件显然是较低本钱的
这次我们利用IP5306这款芯片来制作充电宝电路
IP5306充电宝电路芯片IP5306
IP5306是一款集成了升压功能，电池充电管理，电量指示的集成移动电源芯片
可供应2.4A升压输出，2.1A电池充电电流，利用4颗LED分别代表不同等级剩余电量
IP5306管脚功能图

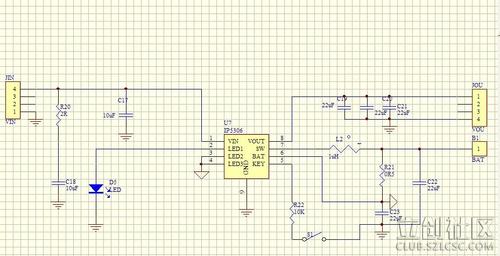

由它构成的充电宝电路如图所示
IP5306构成的充电宝电路
此电路利用的外围元器件较少，本钱比较低，布线面积也少，可做成比较小的电路板
IP5306利用芯片底部焊盘作为GND极，这一点在PCB布线时须要特殊把稳
关注作者，学习更多电子电路知识，感谢您的阅读！
