作为一个垃圾佬，没事总是 喜好去周围的垃圾回收站走走。 上次去创造了这个游戏手柄，垃圾站老板含泪10元卖给我了，一把鼻涕一把泪的给我哭诉他血赚了8元。
我不玩游戏，以是上网查了一下才知道，它功能还挺强啊，可以打各种游戏，而且还有震感马达。前面是两个摇杆，12个按键。
顶部是Type-C连接器和四个按键。
背部放中指的位置也有四个按键。
插在电脑上看着灯效还挺俊秀。
想看拆解视频可以移步：
下面开始拆解。
拆解过程中用到了这个僵尸绿的钛合金撬棒，别说还真好用。关于撬棒的文章： 中年男人的手动工具库，又新增了两员大将 。
后盖上只有一个电路板，是USB转接板。
顶部的四个按键用的是PFC软板，上面的按键是碳油工艺的，这个之前的几篇文章里都讲过了。
排线的“金手指”也是碳油工艺。
主板上粘了一个电池，尺寸502450,600mAh，上面的日期是2022年4月20号。
板子正面只有一个SOP-16封装的芯片，型号是 74HC165D ，这是一颗移位寄存器芯片。说白了便是并转串，目的是把8个按键的操作通过转化成串行编码，然后输出给MCU利用，极大程度的节省了IO。如果用它做机器键盘，可以做到全键无冲。
稚晖君之前开源的瀚文键盘就用到了 移位寄存器74HC165 ，而且一个键盘里用到了11颗。
摇杆电位器，电阻值为10K。如果是霍尔摇杆就爽了。

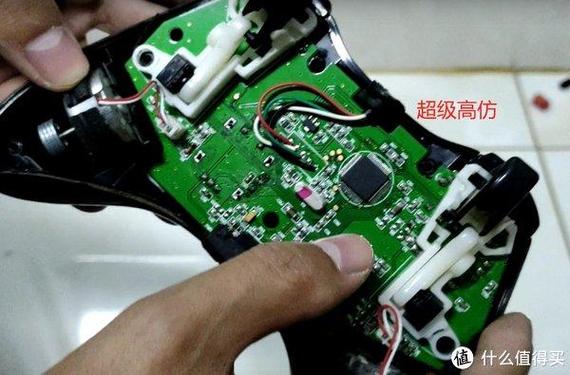

板子背面左边的芯片是 ZC32RF1M ，这个芯片没找到是哪家的，但是很多游戏手柄用的都是这个。看板子右上角的板载天线，和芯片命名，看起来这是一颗集成2.4G 射频通信的32bit MCU。 在这个芯片表面还有一个LQFP48封装的焊盘，看来是做了兼容设计。
另一个SOP-8封装的芯片，丝印 TM1804 ，这是一颗三通道LED驱动掌握专用IC。紧张用来掌握板子正面的LED。
手柄两个抓手的位置各有一个偏幸震撼马达。
偏幸震撼马达细节。
只用了一个J3Y三极管驱动震撼马达。
全体手柄拆解后包含这些东西。比较之前拆解的小米无人机遥控器硬件来说比较大略： 疯了吧，45块钱收的小米无人机遥控器4K版，拆开拓现竟然用这种芯片 。
