一款实用的TDA2822集成双通道小功率功放电路讲解_电路_功放

①TDA2822外实体图

②TDA2822内部构造功能图，图中⑥脚和⑦脚为音频旗子暗记输入端。

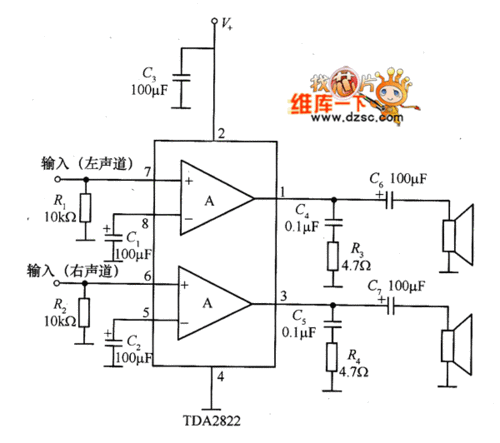

③图TDA2822双声道集成功放电路

如图③所示为TDA2822用于立体声功放的范例运用电路。
图中R1、R2是输入偏置电阻，C1、C2是负反馈真个接地电容器，C6、C7是输入耦合电容，R3、C4和R4、C5是高次谐波抑制电路，用于防止电路振荡。

④图所示为TDA2822用于立体声耳机的范例运用电路。

以上的功放电路大略，音质好，电压范围宽等特点，低廉甜头方便，常用在随身听、收音机、耳机放大器等小功率功放电路。
