众所周知，红外传感器产能不敷，是导致温枪紧俏短缺的紧张缘故原由。可是，红外传感器事理、构造、性能如何？温枪的构造、事理、核心技能是什么？为什么不打仗就能测温？其准确性、精度如何？可否达到人体测温精度和医用计量标准哀求呢？这些问题，就鲜为人知了。
一、红外线基本观点
太阳以红外线办法把热量运送到地球，使得自然界中存在的任何实际物体，险些都是具有能量的反射和透过，其表面的发射率为1的黑体，均含热能。
任何物体的分子和原子都会自身的进行无规则的热运动，并以红外线办法不间断地向外辐射出热能量，也被称为电磁波辐射。不同物质其接管太阳光能不同，其分子和原子的运动也不同，运动愈剧烈，辐射的能量愈大，反之，辐射的能量也愈小。因此，凡是高于绝对零度（-273.15℃）的物质都可以产生红外线。当代物理学称之为热射线。
1、什么是红外线
红外线（Infrared）也是一种电磁波，是波长介于可见光与微波（无线电波）之间的电磁波，单位常用微米（μm）表示，范围为0.76－1000微米，即760纳米（nm）到1毫米（mm）之间。红外线按波长分为近红外、中红外、远红外、极远红外四类，其波长分别为0.76μm；1.1μm；2.526μm；25μm以上。实际上，常日用于红外测温的一样平常在0.76微米－14微米的近红外波段。红外线在电磁波连续频谱中的位置是处于无线电波与可见光之间的区域，是比红光更长的非可见光。见下图：
图1 光谱示意图
研究创造，太阳光谱中从紫色光到赤色光的热效应是逐渐增大的，而且最大的热效应涌如今红外辐射的频率范围之内，因此，红外辐射又被称为热辐射或者热射线。由此可见，红外辐射的物理实质便是热辐射。物体的温度越高，向四周辐射能量就越强，辐射出来的红外线就越多。
2、红外线的医学等运用
医用红外线一样平常可分为两类：近红外线与远红外线。波段为4-14μm 范围，被称为“生养光芒”，对人体活化细胞组织，促进细胞成长；强化肝脏功能，提高肝脏解毒、排毒浸染；促进血液循环，提高组织再生能力和免疫力，加强人体的新陈代谢；改进血液循环，办理失落眠乏力，四肢冰冷，增加细胞的吞噬功能，肃清肿胀，促进炎症消散，治疗慢性炎症等等都有积极浸染。
当然，红外线在日常生活中运用也非常广泛，红外光波炉能够迅速产生高温高热，加热效率极高，冷却速率也快，而且担保食品光荣，不会烤焦。在高温杀菌、监控设备、手机的红外接口、宾馆的房门卡、电视机遥控器等，都有红外线的影子。在军事上的运用更为普遍，红外夜视器材在当代化战役中发挥着重要浸染。夜视望远镜加个滤光镜，就可透视了，不仅可运用于夜间望远而且还可以透过人的衣服看到身体。随着我国技能不断创新，红外线在人造卫星以及工业、卫生、科研、日常生活等方面的运用将日益广泛。
3、红外热像技能
由于各种物体比如人、动物、车辆、飞机等接管与含存的热能量强度不同，向外辐射的热红外能量自然不同，都能展示出其各自不同的红外辐射能量强度分布图形。当接管被测目标物体的红外辐射能量分布图形并反响到红外探测器的光敏元件上，通过对物体的红外热像进行光扫描后，并聚焦在单元或分光探测器上，再由探测器将红外辐射能转换成电旗子暗记，经放大、转换或标准视频旗子暗记处理，显示出与被测物体表面的热分布场相对应的红外热像图。由于热像分布图旗子暗记非常弱，与可见光图像比较，短缺层次和立体感。为更有效地判断被测目标的红外热分布场，常日采取图像亮度调节、比拟度掌握、实标校准、伪色彩描述与标定等技能来达到实用效果。因此，一种由红外探测器、光学成像物镜和光扫描系统构成的红外热像仪悠然而生。统统物体不受烟、雾及树木等障碍物的影响，不论白天和夜晚都能清晰地被不雅观察到，这是目前人类节制的最前辈的物体（夜视）不雅观测器材。
热成像的运用范围非常广泛，电力、地下管道、消防医疗、救灾、工业检测等方面都有巨大的市场需求，由于价格特殊昂贵，目前只能被运用于军事上。人们已通过减少扫描速率来提高图像分辨率、利用新材料等技能创新方法降落本钱。随着社会经济发展与科技进步，红外热成像这项技能必将大规模地运用于民用市场领域。
二、人体红外温度传感器
统统温度高于零度（-273.15℃）的物体都在一直地向周围空间发射红外能量。其辐射特性、辐射能量的大小、波长分布等都与物体表面温度密切干系。反过来,通过对物体自身辐射的红外能量的丈量，便能准确地测定它的表面温度，这便是红外辐射测温的机理。
人体与其他生物体一样，自身也在向四周辐射开释红外能量，其波长一样平常为9-13μm，是处在0.76-100μm 的近红外波段。由于该波长范围内的光芒不被空气所接管，也便是说，人体向外辐射的红外大小与环境影响无关，只是与人体含存与开释能量大小有关，因此，只要通过对人体自身辐射红外能量的丈量就能准确地测定人体表面温度。人体红外温度传感器便是根据这一事理，设计制作而成的。
非打仗红外测温技能不须要打仗被测物，避免传染、烫伤等危险或无法触碰的物体，特殊是像卫生举动步伐、医用物品等不会被污染或破坏。快速、准确地丈量出物体的表面温度，具有相应快、精度高、低本钱、寿命长、利用安全等优点，在产品质量掌握和监测、设备在线故障诊断、安全保护等方面发挥了主要浸染。
1、红外温度传感器类型
根据红外线波长、功能、运用需求，红外传感器一样平常分为红外气体、红外图像、红外温度传感器三大门类。用于气体检测的红外气体传感器种类最为繁多，用于红外测温的传感器，按机理与利用环境划分为制冷、非制冷，打仗、非打仗四大种别。制冷的用于军事装备与举动步伐、大型工程举动步伐、工业过程、环境保护与监控等超远间隔、高清晰系统；打仗用于分外物体常态化连续温度检测以及医用诊疗设备、测温电子皮肤等。而目前红外温度传感器根据能量转换所用材料不同，可分为以下几种类型：
（1）热释电型：硫酸三甘肽、钽酸锂等
（2）热电堆型：N型和P型的多晶硅
（3）二极管型：单晶或多晶PN结
（4）热电容型：双材料薄膜
（5）热敏电阻型：氧化钒、非晶硅等
实在，这些类型都只是在吸收红外能量后，转换办法和材料能效比不同而已。
2、红外热电堆式温度传感器
目前耳、额温枪采取的红外传感器均为热电堆式，基本物理事理是塞贝克效应。红外热电堆式温度传感器类似于热电偶，由可透过特定波长范围的红外滤光片和红外吸收的热电堆芯片组成。外加一个腔底细况比对温度基准（陶瓷热敏电阻等校准温度用）。热电堆芯片常用的材料有Poly Si/Al、N-Poly Si/P-Poly Si。
热电堆温度传感器的事情事理、内部构造及形状封装构造示见地下图：
图2 事情事理示意图
图3 内部构造关系示意图
图4 成品内、外部构造关系示意图
（1）红外滤光片是能够过滤不同波长的光敏感元件。其构造大略但工艺繁芜，常日采取半导体材料和工艺，结合MEMS技能，形成精确度极高的透光窗口。不同规格的窗口，可以透过设计范围或特定波长的红外线，其他波长的则不能通过。由于不同物体开释的红外能不同，不同环境下丈量办法不同，一样平常须要设计不同窗口作为检测该物体红外温度传感器的特定光敏感元件。
（2）热电堆芯片是通过热隔离支撑层、Poly Si参杂、背腔刻蚀(干法或湿法)或正面开释(XeF)等关键工艺制作而成，用于接管红外热能。当被测物体特定波长红外辐射给热电堆接管体接管后，瞬间热电堆焦变体的电荷发生变革，积累后形成电动势，即电压值。热电堆芯片阻值常日在50-100KΩ、相应率常日在50-200V/W；芯片尺寸一样平常在1×1mm-2×2mm之间，国外一样平常为1.05×1.05mm。
（3）热电堆式温度传感器参数指标：
丈量范围：-50℃-100℃；丈量精度：0.1℃以内，±0.1%以内；
事情温度：-20℃-+85℃；最大丈量间隔：≦0-50mm（加透镜300-500mm）
输出电压：0-10mV；
热电堆温度传感器最大量程范围可以做到-60℃到+1200℃范围。
（4）封装形式与运用范围。热电堆式温度传感器即可以是仿照量输出，也可作为开关量输出。因此，可广泛运用于空调、微波炉等智能家电，大型复印机、烘干机等各种工业智能设备，以及电力掌握系统的各种设备温度监控。还可用在红外气体丈量、工业环境、安防掌握、可穿着设备、人体感应开关等各种配套利用。
红外热电堆传感器成品图紧张封装形式有两种：TO46(TO18)/TO39(TO5)；
图5 T046（T018）封装产品实物图
图6 T046（T018）封装产品实物图
三、人体红外测温仪（额温枪、耳温枪）
手持耳、额温枪，顾名思义，用于检测人体耳腔、额头表面温度，形状类似于手枪形状的手持式红外测温仪。额温枪与耳温枪事理完备同等，都是采取红外测温事理，根据人体额头、耳腔内的温度与体温的关系得到人体的实际体温，二者只是构造和算法略有不同。它是由光学系统、光电探测器、旗子暗记放大器及旗子暗记处理、显示输出等部分组成。大略地说便是由红外热电堆式温度传感器吸收到人体表面发出的能量后，将红外能量转换成电旗子暗记，放大器把传感器电旗子暗记进行放大处理，通过模数转换（A/D转换）变为数字旗子暗记或调制解调处理转换成频率旗子暗记，再通过补偿改动、参数校准和算法模型等事情就可转换为医用级的高精度温度值。加上显示驱动电路、液晶显示屏、外壳和电池等组装一起，就成为一个完全的温枪。增加存储电路和微处理器等就可成为智能型温度检测仪。相对付传统的打仗式水银体温计、电子体温计，毋需打仗，避免交叉传染，只须将探测窗口对准耳腔、额头位置，1秒即可安全、快速、准确的测出人体温度，操作大略、便捷。
（1）丈量电路组成
非打仗式体温计的主控电路分仿照电路和数字电路两种，个中仿照电路的处理方法精确度得不到担保，一样平常用于工业丈量；数字电路通过对旗子暗记进行放大，提高A/D转换器的分辨率，精确度可以达到±0.1℃，更适用于人体温度的丈量。
手持式耳温、额温枪系统逻辑构造关系和逻辑电路图如下图（a）（b）所示。
图7 手持式红外温枪（耳温、额温）系统逻辑关系构造框图 （a）
图8 手持式红外温枪（耳温、额温）系统逻辑电路图 （b）
红外温枪核心芯片紧张由ADC芯片CS1258和掌握芯片CSU8RP1382D设计组成，可实现按键掌握、LCD显示、电量检测等功能；模数转换芯片CS1258具有24 bit分辨率，且输出速率 10-1280Hz分8档可选；有效位2.35V 参考、40Hz 速率、128倍增益下 19.5bits 有效位；也可支持性能、普通、低功耗、休眠模式，同时还支持电压丈量、温度丈量、BIM 丈量及手动丈量模式，单命令切换。
CSU8RP1382D芯片作为SOC掌握芯片，是8位RISC架构的高性能单片机MCU，集成了18Bit高精度ADC和LCD显示模块。内置4K×16位一次性可编程存储器（OTP ROM），384字节数据存储器（SRAM），只有43条单字指令，8级存储堆栈，最快指令周期2MHz。常用的丈量系统，其外围只需7个普通电容即可。在事情电压（2.5-3.6V）范围内任意把系统校准数据保存到OTP内，具有UART通讯口。
为了扩大温度丈量范围，先通过一个高压LDO RS3002把电池电压转为3V，供全体系统利用，包括为单片机，背光灯，运放等器件供电，然后再用一个低功耗LDO RS3236从3V降为1.5V，以便能给热电堆供应一个参考电压，让丈量温度范围扩大。单片机通过读取热电堆内部的NTC电阻与固定100kΩ电阻分压后的电压值，打算出不同环境温度比对后的温度准确值。
由于热电堆的输出电阻较高，放大器倍数大概须要100倍以上，以便将小于10uV的传感器旗子暗记放大后输入给处理器。系统还利用有ST17H26智能蓝牙芯片，通过手机APP可以实现测温的历史数据保存与曲线变革。
此电路系统除温枪外，在电子衡器、精密丈量及掌握系统、智能穿着丈量等都能利用。
（2）技能参数指标与产品特色
人体测温仪最佳红外波长为9-13微米（μm），最大值温度丈量区间为35-45℃之间。通过对耳、额表面温度与实际体温的偏差值改动、校准，便能显示准确的体温值。详细参数指标如下：
a.精确丈量：丈量偏差≤±0.3℃。
b.快速测温：丈量韶光＜1秒钟。
c.丈量间隔：在5-15CM之内都可以适应，无需固定丈量间隔。
d.屏幕显示：屏幕液晶显示丈量温度。
e.单位转换：利用摄氏度、华氏度相互转换。
f.温度报警：自由设定报警温度。
g.存储数据：存储丈量数据，便于剖析参考比拟。
h.非打仗性：对人体耳腔、额头丈量，不打仗人体皮肤。
i.设置修正：可修正、设置参数，适应白、黑、黄、棕色不同肤色人种等。
j.易于利用：一键丈量，操作方便。

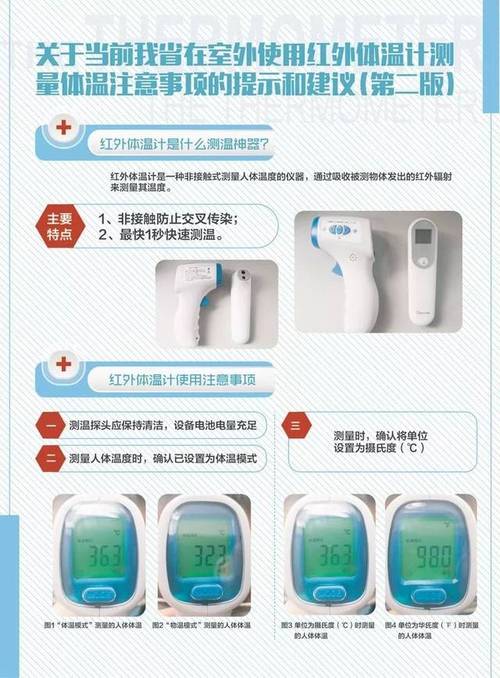

此外，手持温枪也有软肋和把稳事变。由于防护镜片是最易破坏的部分，因此，必须小心保护探头镜片；探头镜片须要保持干净，洗濯要用棉签或软布沾水或酒精轻轻擦拭；不得浸水或阳光直接暴晒；也不可重摔或碰撞，以免导致其破坏。
（3）产品构造设计类型a.产品设计逻辑框图：带变焦镜头的温度检测系统，温度丈量范围更宽、间隔更远，利用场所更广阔。其逻辑关系如下图所示。
图9 通用高端红外测温系统逻辑框图
b.手持式耳温、额温枪的部件构造形状图例
图10 额温、耳温枪拆解后内部零件构造图
c.市场范例手持式耳温、额温枪产品图例
图11 额温、耳温枪产品实物展示图
（4）产品运用范围与发展趋势
人体正常体温对付每个人来说都是独一无二的，从34.7℃-38℃不等，取决于丈量温度的部位和个体差异。世卫组织（WTO）供应的人体正常体温的标准参考数值是：a.耳内：35.8℃-38℃；b.腋窝：34.7℃-37.3℃；c.口腔：35.5℃-37.5℃；d.直肠：36.6℃-38℃。
耳温、额温枪适宜家庭、宾馆、图书馆、大型企奇迹单位，也可以用于医院、学校、海关、机场等综合性场所的快速筛查，还可供应给医务职员在诊所利用。
由于刻度读取准确性、水银（汞）生产工艺、利用回收等环保成分，国际已经淘汰水银温度计，提倡采取电子温度计，但电子温度计也须要打仗丈量（腋下、口腔、肛门等），对付儿童、重症患者的测温就有一定的难度和未便利。因此，随着科技进步与技能创新，通过构造、功能、精度、丈量办法的改进，未来会有类似温枪的更多创新人体智能化测温产品问世，并充足医疗、家庭等市场，知足不同需求，做事于更多人群。
