因碰到过很多科海HD3601方案的打胶机涌现此类故障都是重做BGA修复，以是笔者也将本机主芯片U604（HD3601）重做BGA，等板子冷却后通电试机故障依旧，多次重做BGA还是弗成，无奈之下只好用万用表丈量关键点电压看能否打消故障。
丈量内存RAM旁CM409两端电压为1.31V而正常该当为1.25V旁边（内存REF参考电压应为其事情电压2.5V的一半），该电压由RM25和RM26将2.5V分压所得，两只电阻均为1KΩ，同时改换两只电阻故障不变。

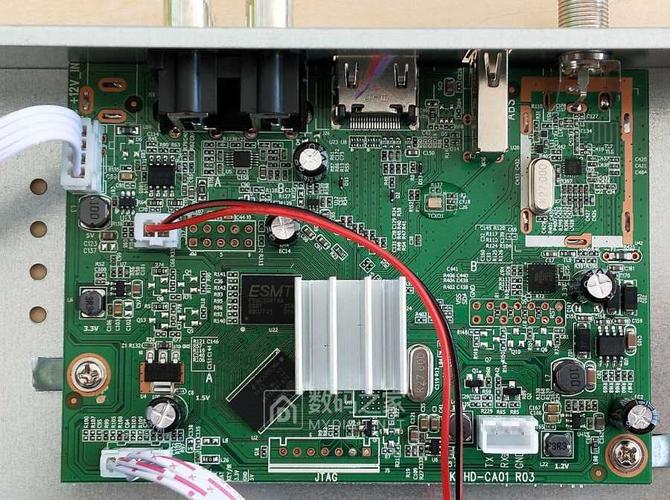

无意中丈量Y1（27M）晶振两脚电压均为3.3V，如图1所示，而正常应为1.6V旁边，明显不正常，改换27M晶振后故障完备打消。
不足为奇，后来又接修台SDS623L6户户通吸收机，故障是色彩非常且有滋扰条纹，也是改换27M晶振打消故障，估计是厂家采购的这批晶振有问题。

2、希典ABS-208-GC06C户户通吸收机开机提示001无旗子暗记。

接手后通电测试创造实际上是右旋无旗子暗记，由于F头处LNB电压始终在18V旁边。
拆开机器检讨创造D4（IN4007）、D5（IN4007）及Q3（Y2）极化切换电路元件都正常，丈量主板电源时创造15V和20V两个接口均为20V，拔下电源板接线丈量电源板输出15V和20V正常，解释故障出在主板上。
进一步检讨创造主板15V和20V接口已短路且插座旁有胶，除胶后创造15V和20V铜箔已袒露在外，如图2所示，疑惑是铜箔间泄电所致，用手术刀在两根铜箔之间划几下创造不再短路，末了涂上绿油固化，接上电源线后所有节目收视正常。

3、井冈山JGS-AS01-AB吸收机收看过程中禁绝时涌现E02或非常1提示框。

拆机目测主芯片U1（GX3011B）没有打胶，基本上可以打消主芯片虚焊造成的故障，看来只能从供电查起。
丈量电源板5V输出为4.6V，疑惑滤波电容有问题，于是用2200uF/16V电容代替电源板上滤波电容C5（1000uF/16V），如图3所示，通电丈量创造此时5V输出为5.13V，永劫光收看统统正常。
该机定位模块供电由5V经DP2（M7）和DP5（SS15）两只二极管降压得到（大约4V），当电源板送来的5V降落后肯定会导致模块供电电压低落引起模块无法正常事情，从而涌现非常1提示；而读卡芯片CS4524LO事情时也须要5V供电，当5V降落后势必引起读卡不正常，涌现E02缺点也就不敷为怪了，即机器涌现E02或非常1都与5V密切干系。
而3.3V（包括2.5V）、1.2V分别是由UP5+LP2和UP4+LP1电路转换所得，当输入端轻微低落点并不影响输出电压，以是机器可以正常启动。

4、尚科RK-YF2005-CA01户户通吸收机每次开机收看一段韶光后便涌现无旗子暗记故障。

接手后连上室外单元测试创造是右旋无旗子暗记，丈量右旋时极化电压在16.2V旁边，比正常值13V轻微偏高，根据过去维修履历判断是S8550软击穿所致。
拆开机器通电丈量创造刚通电15V和20V两组电压正常，过一段韶光后分别升到17V和24V，看来并非S8550问题。
由于5V降到4.71V，疑惑滤波电容有问题，可改换1000uF/10V电容无效，又先后代换电源板上偏差取样TL431、光耦PC817和电源管理芯片SP7623故障依旧，因找不到同型号开关变压器代换，抱着“去世马当活马医”的态度改换了5V整流二极SR560，如图4所示，没想到故障完备打消。
估计是原整流管热稳定性不良，事情一段韶光后压降变大引起5V低落，而电源管理芯片为达到稳压目的只得升高电压，这样就造成15V和20V两组电压也随着升高从而造成前述古怪故障。
