创作态度声明：分享自己购买的超值充电模块，diy走起。
序言大家好我是DY，一个热衷于diy，喜好瞎折腾的人。好久没有更新关于这个系列的笔墨了，不过一贯都处于买买买的状态，便是近期折腾的韶光比较少，手里屯了好多东西。
近期刚入手的这个充电模块个人觉得非常好，就特意拿出来跟大家分享一下，售价仅仅7.5元。
由于每天都有刷淘宝的习气，常常逛的地方便是捡垃圾的几个店，有时创造一个7.5元的充电器模块不错，还是个三线，右侧是收到货的实际样子。
不得不说找个线的质量非常的好，便是轻微有点偏硬，线径很粗，三个口对应三种不同的接口，Apple接口、TypeC接口，Micro接口。

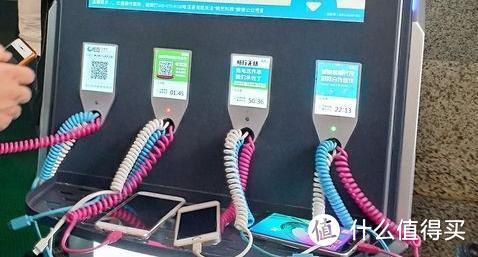

实在看到这大概已经能猜到这个东西运用于什么地方的了，火车候车厅以及各种公共场所都能见到类似的收费充电设备，能支持到各种接口的设备。
这个模块比较厉害的是三路是独立的，不同于平时的一分三线，清晰可见三个模块呈并行排列于主板上，也便是只要电源功率足够，三个充电接口都能达到满功率充电，这一点足以证明这个模块真是良心。
协议支持方面紧张来源于三颗功能刁悍的充电芯片，Micro和TypeC口利用了同样的SW3515K，Apple接口利用了SW3517K。
SW3515K是一款高集成度的多快充协议双口充电芯片，支持双A口任意口快充输出，支持双口独立限流。其集成了5A 高效率同步降压变换器，支持QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完全的高性能多快充协议双口充电办理方案。比如我们熟知的倍思有一款30W的迷你车充便是利用的该芯片，可支持22.5W的超级快充。
SW3517是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了 5A 高效率同步降压变换器，支持 PPS/PD/QC/AFC/FCP/SCP/PE/SFCP 等多种快充协议，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完全的高性能多快充协议双口充电办理方案。
以下是各个接口的协议测试结果，Apple接口协议支持更加全面，其余两口协议少了PPS/PD等协议。其余根据网友测试，该模块还支持OPPO的VOOC协议。
利用感想熏染
由于这个模块本来用场的关系，以是在充电电路的以外还有单片机的掌握电路，以是不能直接拿来利用，须要少许变动才能利用，根据网友的图片（左），只须要把R23跟R24的电阻连接一下就可以正常利用，由于新买的焊台还没开始利用，利用之前的黄花电烙铁勉勉强强的完成了（右）。
利用了一个12V5A电源测试了一下，一把成功，我的坚果手机可以正常充电了。
比较可惜的是虽然充电芯片支持PD快充，但是由于线路板设计的有一点问题，缺不能输出9V快充，根据网友的指示须要修正针脚才能支持，但是目前反馈的话还没有人成功，还须要不雅观望后续效果。
总结
仅仅花费7块5就能有这么全面的充电效果，性价比超高，便是须要有一点动手能力才行，还有便是找个须要一个外接电源，输出电压不能超过30V，考虑到三路满载的情形，最低也须要配备12V5A的电源才行，至于改装后的用途，各位可自行发挥想想力。
本日的内容到此为止，感激你的不雅观看，关注我，创造更多精彩内容。
