把稳：利用时请把稳PT2313L/2314/CSC2313/TC7314/CD331/LB7313/7314有些脚位是PIN对PIN，有些不是，详细运用时，请查看其Datesheet。
只管这样，但是它们的利用基本相似，下面我们以PT2313L作先容！
PT2313L是PrincetonTechnology公司推出的一款单片4通道音频处理专用芯片。该器件可用最少的外围元件组成一款娱乐场所的背景音乐电路。PT2313L音频处理用具有高、低音掌握功能和高响度（重低音）掌握功能，同时具有三路立体声输入端口，且其增益可由微控器掌握。微掌握器是将微型打算机的紧张部分集成在一个芯片上的单芯片微型打算机。微掌握器出身于20世纪70年代中期，经由20多年的发展，其本钱越来越低，而性能越来越强大，这使其运用已经无处不在，遍及各个领域。例如电机掌握、条码阅读器／扫描器、消费类电子、游戏设备、电话、HVAC、楼宇安全与门禁掌握、工业掌握与自动化和白色家电（洗衣机、微波炉）等。微掌握器（Microcontroller Unit，即MCU）可从不同方面进行分类：根据数据总线宽度可分为8位、16位和32位机；根据存储器构造可分为Harvard构造和Von Neumann构造；根据内嵌程序存储器的种别可分为OTP、掩膜、EPROM/EEPROM和闪存Flash；根据指令构造又可分为CISC（Complex Instruction Set Computer）和RISC（Reduced Instruction Set Computer）微掌握器。
1 引脚功能
引脚排列
PT2313L的引脚排列如图1所示，其引脚功能如下：
1脚（REF）：仿照参考电压端，电压即是VDD脚的一半；
2脚（VDD）：电源电压，范例值为9V；
3脚（AGND）：仿照地；
4脚（TREB_L）：高音掌握电路的左声道输入端；
5脚（TREB_R）：高音掌握电路的右声道输入端；
6脚（RIN）：音频处理电路的右声道输入端；
7脚（ROUT）：右声道增益选择器的输出端；
8脚（LOUD_R）：右声道高响度输入端；
9-11脚（RIN3）：分别为音响源右声道的输入端口3～1；
12脚（LOUD_L）：左声道高响度输入端；
13～15脚（LIN3～1）：分别为音响源左声道的输入端口3～1；
16脚（LIN）：音频处理电路的左声道输入端；
17脚（LOUT）：左声道增益选择器的输出端；
18脚（BIN_L）：低音处理器左声道输入端；
19脚（BOUT_L）：低音处理器左声道输出端；
20脚（BIN_R）：低音处理器右声道输入端；
21脚（BOUT_R）：低音处理器右声道输出端；
22脚（RROUT）：用于和右声道后扬声器功放端口相连接；
23脚（LROUT）：用于和左声道后扬声器功放端口相连接；
24脚（RFOUT）：用于和右声道前扬声器功放端口相连接；
25脚（LFOUT）：用于和左声道前扬声器功放端口相连接；
26脚（DGND）：数字地；
27脚（DATA）：I2C总线数据输入端；
28脚（CLK）：I2C总线时钟输入端。
2 PT2313L的内部组成
PT2313L音频处理器内部紧张由四部分电路组成。个中串行总线解码和锁存电路（Serial BusDecoder&Latchs）用于完成串行数据的吸收、解码和锁存，并以其掌握别的三部分电路。输入选择器和增益掌握电路（Input Selector＆Gain Control）紧张完成对三路音响源的选择和对其增益的掌握。音量和高响度（重低音）、低音、高音电路（Volume&Loudness、Bass、Treble）由对称的旁边两个声道电路组成，紧张完成对音量大小、重低音、低音、高音的掌握。音频处理器，又称为数字处理器。数字处理器便是对数字旗子暗记的处理，其内部构造普遍是由输入部分和输出部分组成，个中属于音频处理部分的功能一样平常如下：输入部分一样平常会包括，输入增益掌握（INPUTGAIN），输入均衡（多少段参数均衡）调节（INPUT EQ），输入端延时调节（INPUT DELAY），输入极性（也便是大家说的相位）转换（input polarity）等功能。而输出部分一样平常有旗子暗记输入分配路由选择（ROUNT），高通滤波器（HPF），低通滤波器（LPF），均衡器（OUTPUTEQ），极性（polarity），增益（GAIN），延时（DELAY），限幅器启动电平等功能。
3 串行掌握格式及掌握内容
PT2313L音频处理器可采取I2C总线进行掌握。其掌握时序如图2所示。PT2313L音频处理器中I2C总线的最大传送速率为100k Bits／s。PT2313L的地址字节是固定为88H。多功能数字音频处理器：一样平常是8进8出，或者更大一些；输入通道全部带有幻象供电，可以直接接会议鹅颈发话器。它内部的功能更加完好一些，有些带有可拖拽编程的处理模块，可以由用户自由搭建系统组成。此类处理器一样平常可以在会议系统中取代小型调音台和周边设备组成的仿照系统。每每都带有网络接口，可以通过以太网接入打算机进行编程和在线实时掌握。
PT2313L的立体声音响源掌握数据字节格式如表1所列。若选择立体声音响源1为输入旗子暗记且增益为11.25 dB，即高响度接通，则写入该数据字节的内容应为40H。
PT2313L的扬声器衰减掌握数据字节格式如表2所列。若左声道前部扬声器衰减30 dB，则写入该数据字节的内容应为98H。
表3所列是PT2313L的低音和高音掌握数据字节格式，若高音衰减12 dB，则写入该数据字节的内容应为71H。
PT2313L的总音量掌握数据字节格式如表4所列。若音量衰减37.5 dB，则写入该数据字节的内容应为1EH。
4实际运用电路

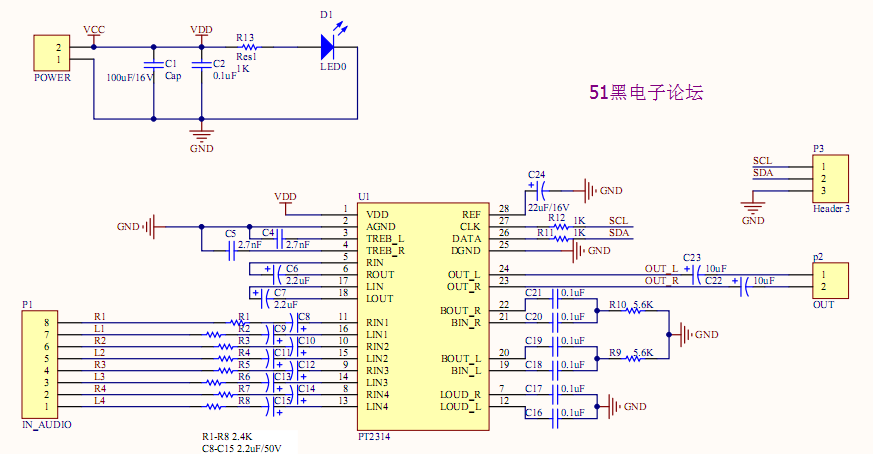

PT2313L的实际运用电路如图3所示。事实上，利用微控器可方便地掌握PT2313L，也可以利用89C51单片机和PT2313L来组成背景音响系统掌握器，以用于娱乐场所。实际利用证明，该电路的效果十分良好。
