一、 PLC生产厂家

确定PLC的生产厂家，紧张该当考虑设备用户的哀求、设计者对付不同厂家PLC的熟习程度和设计习气、配套产品的同等性以及技能做事等方面的成分。
从PLC本身的可靠性考虑，原则上只假如国外大公司的产品，不应该存在可靠性不好的问题。

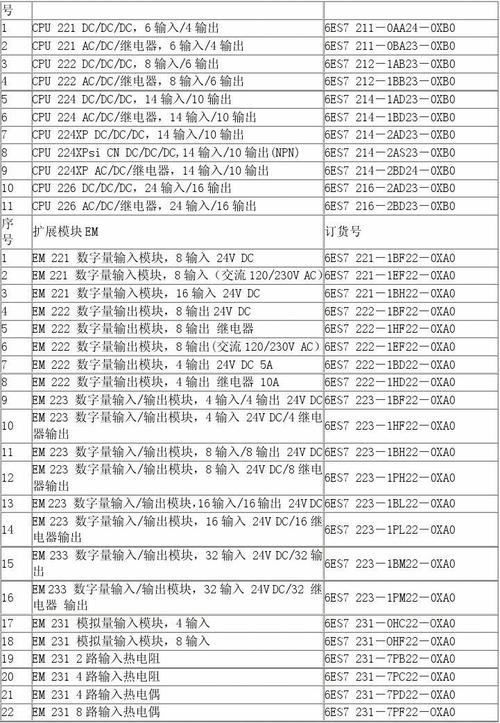

干货！超全的PLC选型方法_功效_模块干货！超全的PLC选型方法_功效_模块互联网

一样平常来说，对付掌握独立设备或较大略的掌握系统的场合，配套日本的PLC产品，相对来说性价比有一定上风。
对付系统规模较大网络通讯功能哀求高、开放性的分布式掌握系统、远程I/O系统，欧美生产的PLC在网络通讯功能上更有上风。
其余对付一些分外的行业(例如：冶金、烟草等)应选择在干系行业领域有投运古迹、成熟可靠的PLC系统。

（图片来自网络侵删）

二、输入输出（I/o）点数

PLC的输入/输出点数是PLC的基本参数之一。
I/O点数的确定应以掌握设备所需的所有I/O点数的总和为依据。
在一样平常情形下，PLC的I/O点该当有适当的余量。
常日根据统计的输入输出点数，再增加10％～20％的可扩展余量后，作为输入输出点数估算数据。
实际订货时，还需根据制造厂商PLC的产品特点，对输入输出点数进行调度。

三、存储容量

存储器容量是可编程序掌握器本身能供应的硬件存储单元大小，程序容量是存储器中用户运用项目利用的存储单元的大小，因此程序容量小于存储器容量。
设计阶段，由于用户运用程序还未体例，因此，微信"大众号PLC工程师能拿资料能涨知识能提技能程序容量在设计阶段是未知的，需在程序调试之后才知道。
为了设计选型时能对程序容量有一定估算，常日采取存储器容量的估算来替代。

PLC存储器内存容量的估算没有固定的公式，许多文献资料中给出了不同公式，大体上都是按数字量I/O点数的10～15倍，加上仿照I/O点数的100倍，以此数为内存的总字数（16位为一个字），其余再按此数的25%考虑余量。

四、掌握功能

该选择包括运算功能、掌握功能、通信功能、编程功能、诊断功能和处理速率等特性的选择。

（1）运算功能

大略PLC的运算功能包括逻辑运算、计时和计数功能；普通PLC的运算功能还包括数据移位、比较等运算功能；较繁芜运算功能有代数运算、数据传送等；大型 PLC中还有仿照量的PID运算和其他高等运算功能。

随着开放系统的涌现，目前在PLC中都已具有通信功能，有些产品具有与下位机的通信，有些产品具有与同位机或上位机的通信，有些产品还具有与工厂或企业网进行数据通信的功能。

设计选型时应从实际运用的哀求出发，合理选用所需的运算功能。
大多数运用处所，只须要逻辑运算和计时计数功能，有些运用须要数据传送和比较，当用于仿照量检测和掌握时，才利用代数运算，数值转换和PID运算等。
还有的要显示数据时须要译码和编码等运算。

（2）掌握功能

掌握功能包括PID掌握运算、前馈补偿掌握运算、比值掌握运算等，应根据掌握哀求确定。
PLC紧张用于顺序逻辑掌握，因此，大多数场合常采取单回路或多回路掌握器办理仿照量的掌握，有时也采取专用的智能输入输出微信"大众号PLC工程师能拿资料能涨知识能提技能单元完成所需的掌握功能，提高PLC的处理速率和节省存储器容量。
例如采取PID掌握单元、高速计数器、带速率补偿的仿照单元、ASC码转换单元等。

（3）通信功能

大中型PLC系统应支持多种现场总线和标准通信协议（如TCP/IP），须要时应能与工厂管理网（TCP/IP）相连接。
通信协议应符合ISO/IEEE通信标准，应是开放的通信网络。

PLC系统的通信接口应包括串行和并行通信接口（RS2232C/422A/423/485）、RIO通信口、工业以太网、常用dcs接口等；大中型PLC通信总线（含接口设备和电缆）应1：1冗余配置，通信总线应符合国际标准，通信间隔应知足装置实际哀求。

PLC系统的通信网络中，上级的网络通信速率应大于1Mbps，通信负荷不大于60%。
PLC系统的通信网络紧张形式有下列几种形式：

1）PC为主站，多台同型号PLC为从站，组成大略单纯PLC网络；

2）1台PLC为主站，其他同型号PLC为从站，构成主从式PLC网络；

3）PLC网络通过特定网络接口连接到大型DCS中作为DCS的子网；

4）专用PLC网络（各厂商的专用PLC通信网络）。

PLC为减轻CPU通信任务，根据网络组成的实际须要，应选择具有不同通信功能的（如点对点、现场总线、工业以太网）通信处理器。

（4）编程功能

离线编程办法：PLC和编程器公用一个CPU，编程器在编程模式时，CPU只为编程器供应做事，不对现场设备进行掌握。
完成编程后，编程器切换到运行模式，CPU对现场设备进行掌握，不能进行编程。
离线编程办法可降落系统本钱，但利用和调试未便利。

在线编程办法：CPU和编程器有各自的CPU，主机 CPU卖力现场掌握，并在一个扫描周期内与编程器进行数据交流，编程器把在线体例的程序或数据发送到主机，下一扫描周期，主机就根据新收到的程序运行。
这种办法本钱较高，但系统调试和操作方便，在大中型PLC中常采取。

五种标准化编程措辞：顺序功能图（SFC）、梯形图（LD）、功能模块图（FBD）三种图形化措辞和语句表（IL）、构造文本（ST）两种文本措辞。
选用的编程措辞应遵守其标准（IEC6113123），同时还应支持多种措辞编程形式，如C、Basic、Pascal等，以知足分外掌握场合的掌握哀求。

（5）诊断功能

PLC的诊断功能包括硬件和软件的诊断。
硬件诊断通过硬件的逻辑判断确定硬件的故障位置，软件诊断分内诊断和外诊断。
通过软件对PLC内部的性能和功能进行诊断是内诊断，通过软件对PLC的CPU与外部输入输出等部件信息交流功能进行诊断是外诊断。

PLC的诊断功能的强弱，直接影响对操作和掩护职员技能能力的哀求，并影响均匀维修韶光。

（6）处理速率

PLC采取扫描办法事情。
从实时性哀求来看，处理速率应越快越好，如果旗子暗记持续韶光小于扫描韶光，则PLC将扫描不到该旗子暗记，造成旗子暗记数据的丢失。

处理速率与用户程序的长度、CPU处理速率、软件质量等有关。
目前，PLC接点的相应快、速率高，每条二进制指令实行韶光约0.2～0.4μs，因此能适应掌握哀求高、相应哀求快的运用须要。
扫描周期（处理器扫描周期）应知足：小型PLC的扫描韶光不大于0.5ms/K；大中型PLC的扫描韶光不大于 0.2ms/K

五、PLC机型

PLC的类型：PLC按构造分为整体型和模块型两类。

整体型PLC的I/0点数较少且相对固定，因此用户选择的余地较小，常日用于小型掌握系统。
这一类PLC的代表有：西门子公司的S7-200系列、三菱公司的FX系列、欧姆龙公司的CPM1A系列等。

模块型PLC供应多种I/O模块可以在PLC基板上插接，方便用户根据须要合理地选择和配置掌握系统的I/O点数。
因此，模块型PLC的配置比较灵巧，一样平常用于大中型掌握系统。
例如西门子公司的S7-300系列和S7-400系列、三菱公司的Q系列、欧姆龙公司的CVM1系列等。

六、各种模块选择

（1）数字量I/o模块

数字量输入输出模块的选择应考虑运用哀求。
例如对输入模块，应考虑输入旗子暗记的电平、传输间隔等运用哀求。
输出模块也有很多的种类，例如继电器触点输出型、AC120V/23V双向晶闸管输出型、DC24V晶体管驱动型、DC48V晶体管驱动型等。

常日继电器输出输出型模块具有价格低廉、利用电压范围广等优点，但是利用寿命较短、相应韶光较长、在用于感性负载时须要增加浪涌接管电路；双向晶闸管输出型模块相应韶光较快适用于开关频繁，电感性低功率因数负荷场合，但价格较贵，过载能力较差。

其余，输入输出模块按照输入输出点数又可以分为：8点、16点、32点等规格，选择时要根据实际的须要合理配备。

（2）仿照量I/o模块

仿照量输入模块，按照仿照量的输入旗子暗记类型可以分为：电流输入型、电压输入型、热电偶输入型等。
电流输入型常日的旗子暗记等级为4～20mA或0～20mA；电压型输入模块常日旗子暗记等级为0～10V、-5V～+5V等。
有些仿照量输入模块可以兼容电压或电流输入旗子暗记。

仿照量输出模块同样分电压型输出模块和电流型输出模块，电流输出的旗子暗记常日有0～20mA、4～20mA。
电压型输出旗子暗记常日有0~0V、-10V~+10V等。
