一样平常的LVDT线性位移传感器采取LDM-1000调处模块进行驱动及旗子暗记转换，LDM1000集成芯片包含一个正弦波振荡器和一个功率放大器，用于产生驱动原边LVDT的勉励旗子暗记,LDM1000还可将副边输出转换为直流电压，如果驱动两路LVDT线性位移传感器就可以了。
用于LVDT位移传感器的旗子暗记放大器 用于LVDT位移传感器的旗子暗记放大器
为战胜上述缺陷，本实用新型的目的在于供应一种用于LVDT位移传感器LDM-1000的旗子暗记放大器，采取高精度的、独立运算放大器及分离器件搭建电路，实现双通道模式低落低本钱的目的。
为了达到以上目的，本实用新型采取的技能方案是：一种用于LVDT位移传感器的旗子暗记放大器，包括PCB板，所述PCB板上支配有用于供电的电源模块和两个构造相同、相互独立的旗子暗记处理单元，每个旗子暗记处理单元由旗子暗记调制模块、放大电路、连接器和旗子暗记解调电路组成，个中：所述旗子暗记调制模块、放大电路依次相连并将放大后的调制旗子暗记运送给连接器，所述连接器吸收来自位移传感器的载波旗子暗记，并将调制后的载波旗子暗记输入至旗子暗记解调电路，经解调后的旗子暗记经端子排上的旗子暗记输出端输出。
进一步来说，所述旗子暗记调制模块上设有调节调制旗子暗记频率的第一可调电阻和调节调制旗子暗记幅值的第二可调电阻。通过上述两个可调电阻来得到所须要的调制旗子暗记。
LDM1000调节模块
技能总结
本实用新型公开了一种用于LVDT位移传感器的旗子暗记放大器LDM-1000，涉及旗子暗记放大器领域，包括PCB板，所述PCB板上支配有用于供电的电源模块和两个构造相同、相互独立的旗子暗记处理单元，每个旗子暗记处理单元由旗子暗记调制模块、放大电路、连接器和旗子暗记解调电路组成，个中：所述旗子暗记调制模块、放大电路依次相连并将放大后的调制旗子暗记运送给连接器，所述连接器吸收来自位移传感器的载波旗子暗记，并将调制后的载波旗子暗记输入至旗子暗记解调电路，经解调后的旗子暗记经端子排上的旗子暗记输出端输出。通过设计对号调制模块、放大电路，采取高精度的独立运算放大器和分离器件搭建电路，使其能够得到空想的调制旗子暗记，降落旗子暗记放大器的制作本钱。

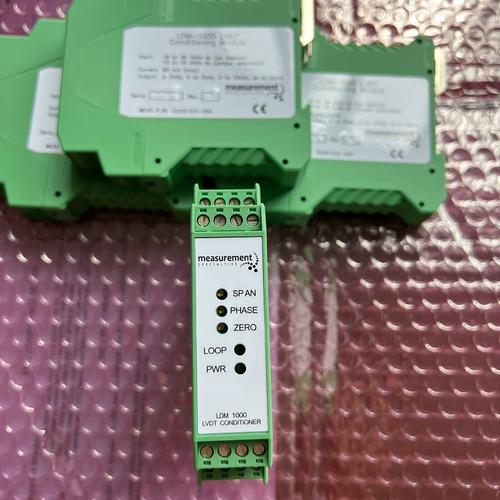

该LDM-1000 LVDT调节模块，用于须要DIN标准轨道安装和特定形状的工业领域。
该Schaevitz LDM LVDT/RVDT调节器可以供应将位移和角位移变送器连接至工业位置掌握系统的任何必要。
LDM-1000在设计时考虑了最大的传感器/系统兼容性。一系列增益、驱动电压和振荡器频率的组合确保实际上与所有LVDT和
RVDT类型的传感器相兼容。
Schaevitz LDM-1000可以供应多个不同的输入/输出供选择，用以知足不同的PLC仿照I/0需求。
可以利用100%的移年实现单端电压输出，以便最大程度地利用传感器的行程，同时简化编程〔无需处理旗子暗记)。
双极性电压输出利用最大的PLC仿照输人模块，在须要最高分辨率的运用中使A/D比特达到最大化
4-20毫安电流输出最适宜用于须要长间隔旗子暗记传输到PLC，且须要抗滋扰的运用。
