小编DC一DC一1.5转5ⅴ升压电路如图①所示

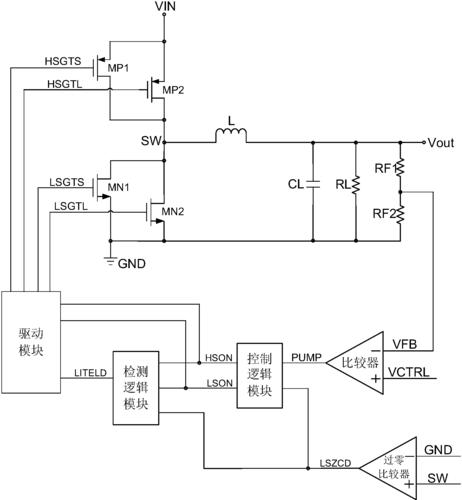

图①电路图在许多情形下，能够将1.5v转换升压为5v非常方便。
然后，你可以利用单节AA或AAA电池为微掌握器或LED供电。
由于具有分外的lC，如MAx1674或MAx7176，以是这样做很大略，这是一款升压型DC一DC转换器，可以将0.7ⅴ的电压转换为2ⅴ一5.5ⅴ的电压。
lc块如图②，图③

DC一DC转换器一1.5v转5v升压电路图解_电感_电流 DC一DC转换器一1.5v转5v升压电路图解_电感_电流 智能

图②MAx1674，MAX7176芯片

DC一DC转换器一1.5v转5v升压电路图解_电感_电流 DC一DC转换器一1.5v转5v升压电路图解_电感_电流 智能
（图片来自网络侵删）
图③MAx系列lC块引脚图图①MAx1674已经预置了3.3ⅴ和5v引脚，这使得3.3ⅴ和5v电路中的集成更加随意马虎。
lc的耗散高达444mw，波纹管是将1.5v转换为5ⅴ的电路。
假设我们须要得到300mA的最大电流，然后须要付出一些努力。
由于输出功率为5V0.3A=1.5W。
假设效率为100%，那么从电池汲取的功率也将为1.5W。
在1.5V电压下，还将是1A电流。
并非所有的电池都能驱动此类电流。
其它主要的部分是电感器。
为此，须要具有电流饱和度的电感器，这常日会导致尺寸增加。
图①中，合理选择电感量可决定输出电流的大小:1、如果输出电流超过300mA，则电感量为47uH；2、如果输出电流超过120mA，则电感量为22uH；3、如果输出电流超过70mA，则电感量为10uH。
此款电路用在电池转换升压电压上很适宜。
