本日给大家分享的是 LM723稳压电源。
LM723 是一个电压调节器，可以产生一个可变电压，可以在 3V 到 37V 范围内调节，紧张是用于串联稳压器运用，虽然供应了150mA 的输出电流，但可以通过外接一个旁路三极管得到高达 10A 的过流来驱动负载，最大输入电压为 40V。
二、LM723 引脚功能与浸染

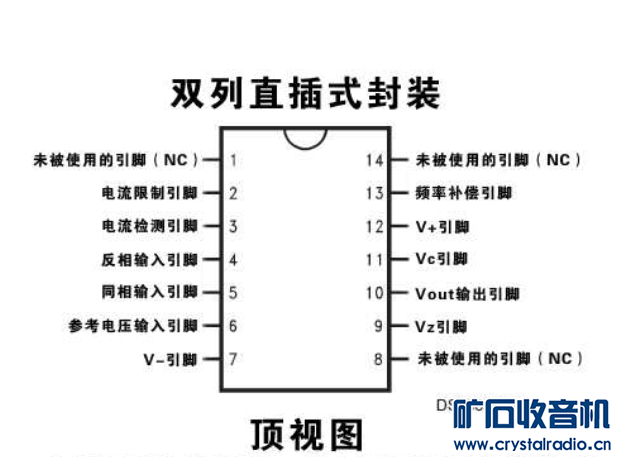

LM723 有三种封装：DIP、TO-100、NAJ0020A，但是所有封装的引脚布局都是相同的，下图显示了一个引脚图。
稳压器引脚解释
LM723 引脚功能与浸染
引脚 01、08、13、14：常闭：悬空状态，没有连接到外部电路。引脚 02：电流限定：LM 723内部包含一个晶体管，用于电流保持在限定范围内，以最大限度地减少功耗和热丢失。引脚2在内部连接到晶体管的基极，因此，引脚2用于限流。引脚 03：电流检测：连接到限流晶体管发射极的输入引脚。引脚 04：反相输入：LM723 由一个偏差放大器组成。引脚 4 是该放大器的反相输入，通过供应输出电压作为对该引脚的反馈来得到输出真个恒定电压。引脚 05：同相输入：一个输入引脚，内部连接到偏差放大器的同相端。参考电压施加于该引脚。引脚 06：Vref：集成在内部的电压参考放大器的输出，供应大约 7V 的输出电压。引脚 07：V-：该引脚与电路的地相连。引脚 09：Vz：该引脚用于设计负电压调节器，连接到齐纳二极管的阳极度子。引脚 10：Vout：该引脚供应 2V-37V范围内的稳压输出电压。引脚 11：Vc：当该引脚没有连接到传输晶体管时，就连接到电压源。否则，它连接到串联传输晶体管的集电极。引脚 12：V+：此引脚施加正电源。可以将最大 40 V的输入连接到该引脚。引脚 13：频率补偿：此引脚通过连接一个100pf的电容来降落电路中的噪声，在内部，是偏差放大器的输出引脚。LM723内部框图
三、LM723 CAD模型1、PCB 符号图
PCB 符号图
2、PCB 封装尺寸图
PCB 封装尺寸图
3、PCB 3D模型
PCB 3D模型
四、LM723 参数1、LM723 特色
可以实行不同的操作，如分流、浮动串联和负调节。利用外部传输晶体管供应 10A o/p 电流。如果短缺外部传输晶体管，输出电流将变为 150mA。其最大输入电源电压为40V。可以来制作线性或开关稳压器末了，可以将其输出电压从 3V 修正为 37V。2、LM723 规格
Vz 引脚供应的电流 = 24mA最大 i/p 电压 = 40V输出电压范围 = 3 V 至 37 V事情温度范围 = -55°C 至 +150°CVref 引脚供应的电流 = 15mA参考电压=7 V线路调节 = 0.01% Vout负载调度率 = 0.03% Vout纹波抑制 = 74 dB五、事情事理1、LM723 内部框图
LM723内部框图如下，该框图可以通过将其分为两个块来阐明：偏差放大器和参考电压发生器。
在参考模块中，齐纳二极管被迫在设定点事情，因此输出电压是具有稳压电流源的永久电压，可以与放大器一起产生稳压电压（7.15V）在芯片的Vref引脚上。
LM723 内部框图
在偏差放大器模块中，包括一个串联Q1晶体管、一个偏差放大器和一个限定电流的晶体管。
该放大器用于在全体反馈过程中将反相 I/P 端口处给出的O/P电压与非反相端口处给出的Vref参考电压进行比拟。
内部未供应这2个连接，因此必须根据所需的输出电压从外部供应，晶体管Q1的导通由偏差旗子暗记掌握，正是这个晶体管掌握输出电压。
2、LM723 事情事理
输入电压施加到LM723 的PIN12，可以在引脚6得到恒定且稳定的输出电压，然后通过将电阻和电容连接到 IC 的同相引脚来反馈该电压。比较反相和同相引脚上的2个电压。如果引脚5大于引脚4，则电流将从集电极流向串联传输晶体管的发射极，我们可以得到输出电压。
大略的运用电路
LM723 事情事理
六、如何设计LM723电路？这里的电路设计可产生 2.6 至 24 V 范围内的可变输出。
LM723运用电路设计
将 30V 互换电源连接到输入端子 (VAC)。1N5402 二极管将互换电压转换为直流电压。赤色LED作为输入电压指示器并显示输入旗子暗记状态。C2和C1电容肃清了直流电压的纹波，从而平滑了LM723的电压。10k (10k POT) 可变电阻调节输出电压。TIP3055 NPN 晶体管的用场是充当外部旁路电阻。其浸染是增加输出电流的处理能力。以上便是关于LM723电压调节器的内容，希望大家多多支持我。
