特斯拉线圈事情事理

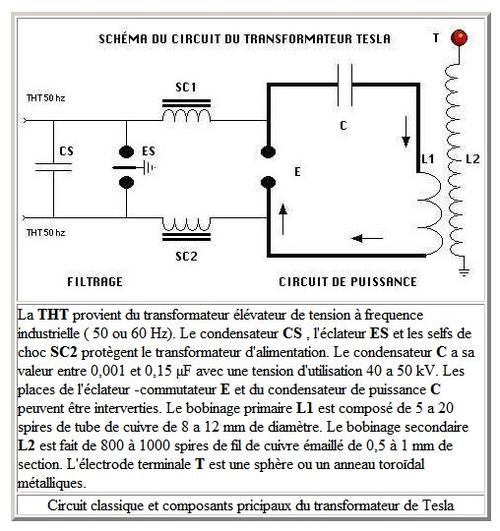

特斯拉线圈事理是利用变压器使普通电压升压，然后经由两极线圈，从放电终端放电的设备 . 特斯拉线圈由两个回路通过线圈耦合 . 首先电源对电容 C1 充电，当电容的电压高到一定程度超过了打火间隙的阈值，打火间隙击穿空气打火，变压器低级线圈的通路形成，能量在电容 C1 和低级线圈 L1 之间振荡，并通过耦合通报到次级线圈 . 次级线圈也是一个电感，放顶罩 C2 和大地之间可以等效为一个电容，因此也会发生 LC 振荡 . 当两级振荡频率一样发生谐振的时候，低级回路的能量会涌到次级，放电真个电压峰值会不断增加，直到放电。
特斯拉线圈制作
首先是所需材料。
【漆包线】直径 0.2-0.3 都可以，半斤旁边，视次级线圈大小而定，电子市场可以买到价格 20-30 元;
【PVC 管】一根 50-75mm，长度 30-50cm，一根直径 100mm，长 10-20cm，总价 10 元铝质排风管，作为放电顶端，长度一米，直径 80mm 旁边，价格 15 元旁边以上两种材料在五金店或者建材市场能够买到
【电磁炉电容】1200V 0.3UF，须要 10-30 个，约 1.5 元一个
【高压电源】可以用 NE555、TL494 等芯片驱动电视机高压包，产生 20000V 以上的高压，但是更好的方法是利用一台 ZVS 驱动器，这种驱动器功率大、发热少、事情稳定可靠。
然后是制作过程。
1、绕制次级线圈，用漆包线在直径 50-75mmPVC 管上绕 1000-1500 圈;
2、制作放电顶端，如下图用铝质排风牵制作，为了方便固定，可将两只不锈钢碗一上一下将铝管夹紧，中间打孔用螺丝固定。也可以用铝盆、不锈钢空心球、不锈钢碗、盘子、易拉罐以及其他具有较大表面积的金属物体作为放电顶端，须要把稳的是，放电顶端要与次级线圈上真个漆包线连接在一起;
3、将放电顶端和次级线圈上头的漆包线用导线连接;
4、制作低级线圈，将粗电线绕在 10cm 直径的 pVC 管子上，为了方便调试，也可以将单 芯铜线扒皮后如下图所示固定在管子上，把稳要每一匝质检都要留有空隙
5、制作低级电容阵，每 10 个电容串联为一组，根据须要多组并联，安全起见每个电容都要并联一个 1m 的电阻;
6、制作打火器，将两个金属物体固定在绝缘体上，间距 3-5mm，为了散热，可以多用几组串联。
【调节谐振】
制作特斯拉线圈的关键便是要谐振，即低级 LC 频率要和次级 LC 频率相等。经由打算你会创造 L1C1≠L2C2，这是你须要调节低级线圈的匝数，使之得到须要的电感值。低级线圈的匝数不宜过少，当调节匝数不能知足谐振条件时，可以通过增减电容组粗调，再调节低级线圈，确定了大概的匝数后，把电路连接好，通电不雅观察放电效果，然后断电，微调调节低级的匝数(比如 5.7、8.2 圈)直到电弧最长。
【把稳事变】
特斯拉线圈属于高压设备，严禁在通电时触摸电路的任何部分!
经由这些步骤，一个大略单纯的特斯拉线圈就制作完毕了。接通电源，亲手制作的闪电就涌如今面前。
