1、系统组成
本系统设计包含两部分，一部分是视频旗子暗记确当地调配，实现1分2、1分4等；另一部分是视频旗子暗记的远程传输系统，远程传输系统又包含本地发送端和远程接管端。
2 VGA旗子暗记调配 VGA旗子暗记调配是指在本地调配，即一起VGA旗子暗记带2个、4个显示器。VGA旗子暗记调配包含两部分，一是视频旗子暗记R，G，B的调配；二是同步旗子暗记HSYNC，VSYNC的调配。
2.1 同步HSYNC，VSYNC旗子暗记的分路
程度、垂直同步旗子暗记HSYNC，VSYNC经由74HC04高速反相器后，输出波形得到整形，提高带负载的能力后，分别接至输出分路器1、2路的程度、垂直同步旗子暗记线上，实现VGA程度、垂直同步旗子暗记的1分2功能。
2.2 视频旗子暗记R、G、B的调配
C101和R107构成高通网络，下限截止频率为1/(2πRC)，如果C101选33 nF，R107选150 Ω，则下限截止频率fL=1/(2πRC)=1/(2π×150×33×10-9)=3 215 Hz，转变电阻R107和电容C101的值，就能够转变下限频率。Q100，Q101，Q102为高频三极管，截止频率应大于视频旗子暗记的最高频率。频率旗子暗记经电容C101耦合至Q100的基极，Q100饱和导通，导通时Q100的VCES约为0.3 V，流过R102电阻的电流为ic，流过电阻R101的电流为ie。由于ic≈ie，则Q100集电极的电压为。如果，VCC设置为5V，则VC=1.76V。Q101，Q102构成两级射极追随器，VGA OUT1 RED，VGA OUT2 RED分别接至输出分路器1，2路VGA的赤色旗子暗记输入端，驱动VGA赤色旗子暗记，输出电压为VCC-VCES=(5-0.3)V=4.7 V，提高了系统的带负载能力。VGA旗子暗记的蓝色旗子暗记、绿色旗子暗记分路事理与赤色旗子暗记同等，从而实现了VGA旗子暗记的1分2功能。
3、VGA旗子暗记远程传输系统

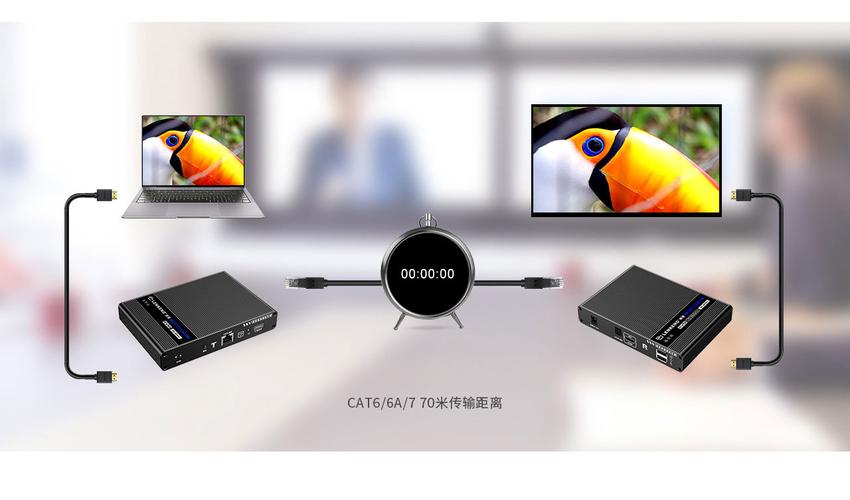

VGA旗子暗记远程传输系统包含两组发送端和接管端。发送端将旗子暗记差分放大后，接入RJ-45网口，通过CAT-5双绞线传输至远程端。远程接管端从RJ-45口将旗子暗记接管下来，办理后复原成清楚的视频旗子暗记接入本地VGA接口。
3.1 VGA发送端
VGA旗子暗记远程传输中，由于传输导线的阻抗会引起旗子暗记的衰减，传输的间隔越长衰减越大，从而造成旗子暗记不能准确读取。因而，VGA旗子暗记在远程传输的发送端必要将旗子暗记差分放大，以提高旗子暗记的传输能力。
本系统发送端选用EL4543为差分放大器件。EL4543是高带宽(350 MHz)的三路差动放大器，可对视频同步旗子暗记进行完备的编码，它的输入适宜办理单端或差分情势的高速视频或别的通讯旗子暗记。高带宽是尺度双绞线或同轴电缆线上的差分旗子暗记，有十分低的谐波失落真，同时，内部反馈保障输出有稳固的增益和相位，以减少辐射的电磁搅扰谐和波。
嵌入逻辑将尺度的视频程度和垂直同步旗子暗记编码到双绞线的共模旗子暗记上，携同步信息的VGA输入RGB旗子暗记后与EL4543输入端上的75 Ω的终端电阻相连，单真个RGB旗子暗记被转换为差模旗子暗记，HSYNC和VSYNC在三个差动旗子暗记各自的共模旗子暗记上进行编码。EL4543的50 Ω终端输出驱动差分R，G，B，同步旗子暗记编码在CAT-5双绞线电缆的共模中。不带旗子暗记频率平衡的系统，可在200英尺的CAT-5双绞线上很好的传输。关于更长的电缆，在接管端用频率和增益平衡技能(EL9111)和延迟线技能(EL9115)来填补旗子暗记的衰减，从而调度接管真个旗子暗记的相位不匹配。vga转hdmi
3.2 VGA旗子暗记接管端
EL9111是三通道差分接管器和平衡器，含有三个高速差分接管器，具备5个可编程的电极。EL9111带宽为150 MHz，平衡长度由一个独自引脚上的电压设定。EL9111有两个逻辑输入引脚(ENBL)和开关增益(X2)。逻辑电路的逻辑基准管脚(VREF)的电势之上都有1.1V的额定门限。在多数运用中，芯片事情在+5 V，0 V，-5 V的供电系统中，逻辑值在0~+5 V之间。EL9111的特色是共模译码，可对程度和垂直方向上的信息进行译码，该信息由EL4543的三个差分输入端译码，因而仅用三对电缆，就可完备地传输RGB视频旗子暗记和相关的同步信息。
EL9115是三路模拟延迟线，可对三个旗子暗记供给斜率填补。EL9115对由典范的CAT-5电缆（每对电线有不同的电长度）引入的斜率，可供给十分好的填补。EL9115总延迟为62 ns，可在每个通道上设置2 ns的步长。EL9115延迟韶光由延迟存放器内8b数据决议，延迟存放器的数据格局为：0abVWXYZ。当ab=01时，示意赤色存放器，当ab=10时，示意绿色存放器当ab=11时，示意蓝色存放器。延迟存放器的数据乘以步长即为延迟的总韶光。 延迟存放器数据由外部AVR单片机程序设置，NSEnable，SCLOCK，SDATA三个引脚和单片机的三个引脚构成串行总线通讯。
