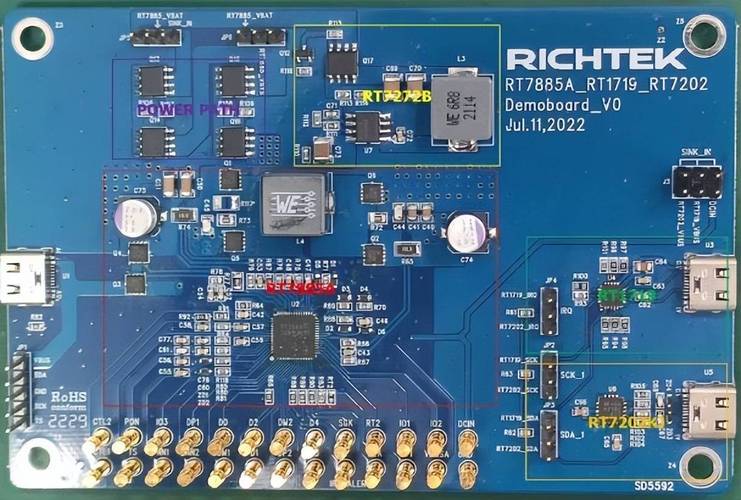

图示1-大联大诠鼎基于Richtek产品的Type-C PD UPS电源方案的展示板图

电子产品在某些特定运用处景下有着不可断电的需求，在此背景下，UPS电源的出身推迟了这种情境的涌现的机率。
目前市情上大多数UPS电源采取外挂电池组加上DC-AC inverter来达到供电的目的，但这种办法在很大程度上面临着电池老化风险。
为了减轻改换电池带来的经济丢失，同时鉴于Type-C PD接口统一的趋势，大联大诠鼎基于Richtek RT7885A、RT1719、RT7202KJ芯片推出了Type-C PD UPS电源方案。

大年夜联大年夜诠鼎集团推出基于Richtek产品的Type-C PD UPS电源筹划_电源_计划大年夜联大年夜诠鼎集团推出基于Richtek产品的Type-C PD UPS电源筹划_电源_计划科学

图示2-大联大诠鼎基于Richtek产品的Type-C PD UPS电源方案的场景运用图

（图片来自网络侵删）

RT7885A是集USB PD协议处理器、双向Buck-Boost掌握器和其它浩瀚功能于一体的单芯片移动电源办理方案，采取了可程控事情频率和电流限定阈值的峰值电流模式掌握架构，内置ARM Cortex™-M0 MCU，可支持各种通信协议、保护功能。

RT1719则是一款符合最新USB-C型接口标准和PD SINK的掌握器，可透过外部几颗电阻就设定好要电内容，其内部整合的物理层BMC可支持PD协议进行高达100W的电力传输。

RT7202KJ是大略灵巧的多用场USB-PD/Type-C接口掌握器，可通过编程让其运行在Source mode或Sink mode。
此外，方案中还采取了RT7272B作为同步降压型DC/DC转换器，参与电路保护功能。

图示3-大联大诠鼎基于Richtek产品的Type-C PD UPS电源方案的方块图

在此方案中设计了三个电源输入端，个中一个是传统的DC-IN端口，其余有两个是Type-C端口，这两个C端分别接入了RT7202KJ及RT1719来实现PD SINK的要电功能，并借助I2C跟后端RT7885A进行通信。

除此之外，方案中还有其余一个Type-C端口，紧张是用来外接移动电源。
这个端口采取了RT7885A，可以实现PD DRP双向供电的功能。
当输入端有电源进来时，这个端口就对外部移动电源充电；当输入端电源断线，这时RT7885A则会改为SINK模式，并从外部移动电源要电。
由于RT7885A内置了buck-boost controller，通过内部的双向升降压线路，在做为source mode时，可以将系统电压转换成外部PD所需的PDO，反过来当RT7885A为sink mode时，会将外部电源转换成后端系统所需的电源，以便系统连续事情。

核心技能上风：

RT7885A：支持Type-C PD RDP；内置双向升降压掌握线路；增援线补功能；具有OVP、UVP、OCP、OTP等完全保护；内置VBUS放电线路；支持CC PIN固件更新。
RT7202KJ：内置MCU，可客制化设计；具有OVP、UVP、OCP等保护；支持data role swap；支持dead battey。
RT1719:纯硬件设定PD SINK设计；支持data role swap；支持dead battey；具有I2C界面，可被系统监控。
RT7272B：36V宽电压输入；Current mode（CM）掌握；输出过压保护；输入欠压保护。

方案规格：

固接式电源输入端输入电压范围5～20V；外接移动电源端输出电压范围5～20V；外接移动电源端输入电压范围5～20V。
