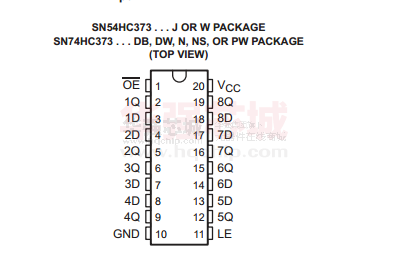

74xx373内部构造图
事情事理：
1.当OutputControl为低时，8个锁存器的内容可被正常输出；
（图片来自网络侵删）
2.当OutputControl为高时，输出进入高阻态，OutputControl真个操作不会影响锁存器的状态；
3.当使能端LatchEnable为高电平是，锁存器的数据输出端Q的状态与数据输入端D相同（透明的）；
4.当LatchEnable端从高电平返回到低电平时（低落沿后），输入真个数据就被锁存在锁存器中，数据输入端D的变革不再影响Q端输出。
74xx373真值表
实际运用中常常用74XX573来取代74XX373，两者功能相同，但是前者引脚排序更易于PCB板布线。
以下是573资料
74xx573引脚图
74xx573真值表和内部构造图
74hc373与以下型号逻辑功能相同：
74hc533，是输出相反
74hc563，是输出相反且引脚布局不同
74hc573，是引脚布局不同
