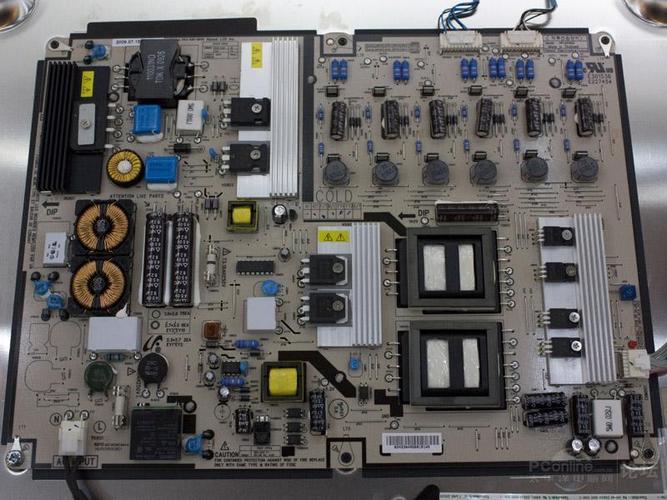

电源板单面印刷，正面焊接电容、变压器等器件，同时部分功率器件配有散热片帮助散热。
PCB板背面一览，板子对应电容、变压器等器件区域镂空，沉板焊接帮助降落厚度。
实测电源板长度约为29.5cm。
宽度为24.5cm。
最大厚度为8.84mm。
其余测得电源板净重约为489g。
夏普液晶电视机电源板拆解电源板输入端保险丝规格为5A 250V。
压敏电阻型号TVR14561，用于接管过压浪涌。
安规X2电容来自华容电子，规格为0.22μF。
共模电感采取磁环抱制，固定在绝缘支架内部。
另一颗安规X2电容规格相同。
SCK048NTC热敏电阻用于抑制上电的浪涌电流。
用于短路热敏电阻的继电器来自宏发，型号HF46F-G/12-H1T，内置一组常开触点，触点容量为10A，线圈电压为12V，焊接在垂直小板上，降落厚度。
另一颗共模电感同样采取磁环抱制。
一颗泄放电阻特写。
整流桥利用螺丝固定在散热片上。
整流桥来自光宝，型号KBJ406G，规格为4A 600V，采取KBJ封装。
薄膜滤波电容来自优普电子，为MPHB系列，规格为0.68μF450V。
共利用三颗薄膜滤波电容并联。
CBB电容来自神荣，规格为0.01μF1000V。
二极管用于为高压电容充电。
PFC掌握器来自安森美，型号NCP1608，是一颗临界导通模式的PFC掌握器，芯片具备极低的启动电流和低事情电流，具备过电压保护，欠压保护，反馈环路开环保护，过电流保护，采取SOIC-8封装。
在散热片上固定三颗开关管。
个中PFC开关管来自东芝，型号TK15A60U，NMOS，耐压600V，导阻240mΩ。
68mΩ电阻用于检测PFC开关管电流。
PFC升压电感采取平面设计，合营PCB镂空，降落厚度。
下方PFC整流管型号为MUR460，为超快规复二极管，规格为4A 600V。
两颗高压滤波电容来自红宝石，为TXW系列小型化龟龄命电解电容，规格为450V47μF，两颗并联。
LLC掌握器为台达定制型号，丝印DDA014，采取SOP18封装。
两颗开关管来自东芝，型号2SK3562，NMOS，耐压600V，导阻0.9Ω。
绿色谐振电容规格为0.022μF 1000V。
开关变压器特写。
瑞萨PS2561B光耦用于功能掌握和电压反馈。
另一颗光耦用于主路输出电压反馈。
输出端散热片上固定一颗肖特基整流管和一颗稳压芯片。
在整流桥散热片上还设有一颗热敏电阻，用于检测温升。
肖特基整流管来自ST意法，型号STPS2045CFP，规格为45V 20A，采取TO-220FPAB封装。
两颗滤波电容来自贵弥功，为KZH系列低阻电容，规格为25V820μF。
磁芯滤波电感特写。
滤波电容来自红宝石，为YXF系列龟龄命电容，规格为25V100μF，三颗并联。
稳压芯片来自KEC，型号KIA378R12P1，是一颗12V输出的稳压芯片，支持开关掌握，最大输出电流3A，采取TO-220IS-4封装。
供电输入的滤波电感特写。
输出滤波电容来自红宝石，为YXF系列龟龄命电容，规格为25V100μF，三颗并联。
一颗双运放来自TI德州仪器，型号LM258A，为工业级双运放，支持-25-85℃事情温度，采取SOIC8封装。
一颗单运放来自TI德州仪器，型号TS321，为低功耗单路运算放大器，采取SOT23封装。
四颗二极管用于LED背光供电整流。
LED背光滤波电容来自红宝石，为BXF龟龄命电容，规格为350V27μF。
用于背光供电泄放掌握的MOS管来自富鼎前辈，型号AP4002I，NMOS，耐压600V，导阻5Ω，采取TO-220CFM封装。
五颗3kΩ电阻并联，用于LED背光滤波电容泄放。
在散热片上固定供电开关管和两颗降压开关管。
用于供电的PMOS管来自瑞萨，型号2SJ449，是一颗耐压-250V的PMOS，导阻0.55Ω，采取TO220封装。
两颗降压电感特写。
调光芯片丝印DDA11A，共有两颗对应两路背光输出。
调光开关管采取东芝2SK3562，与LLC开关管型号相同。
输出滤波电容规格为0.22μF450V。
赞助电源芯片来自PI，型号TNY264，为TinySwitchⅡ系列，芯片内部集成自动重启动用于短路保护，还具备开环保护，芯片无需偏置线圈和环路补偿元件，简化电路设计，支持9W输出功率，采取PDIP-8B封装。
赞助电源变压器特写。
输出整流二极管特写。
输出滤波电容来自红宝石，ZL系列高纹波电流产品，规格为10V1000μF。
蓝色Y电容来自华新科。
蓝色Y电容来自华新科。
全部拆解一览，来张百口福。
充电头网拆解总结这款夏普液晶电视机电源板型号为DPS-110P-6A，电源板为单面板，采取波峰焊工艺，单面焊接。电源板功率器件设有散热片，对应大电流器件引脚利用空心铆钉来增大受力面积，降落局部应力，避免温度循环导致脱焊。
充电头网通过拆解理解到，电源板采取PFC+LLC架构组成，个中PFC掌握器采取安森美NCP1608，LLC掌握器为台达定制型号，丝印DDA014，对应PFC开关管和LLC开关管均来自东芝。
电源板输出采取肖特基二极管整流，并配有散热片，12V输出采取可控稳压芯片，利用KEC KIA378R12P1。LED背光采取降压供电，采取DDA11A进行调光掌握，并配有泄放电路。待机电源芯片采取PI TNY264，整板采取日系电解电容，并打胶加固，用料均为国际有名品牌，做工踏实可靠。
