做一个的本钱在20元旁边。
全文导航
工程描述、仿真调试设置、设计图、硬件解释、上风特点、开源资料获取、结语
仿真调试设置
在默认状态下，主控芯片不具有仿真功能。以是，仿真前，须要将主控芯片设置为仿真芯片。

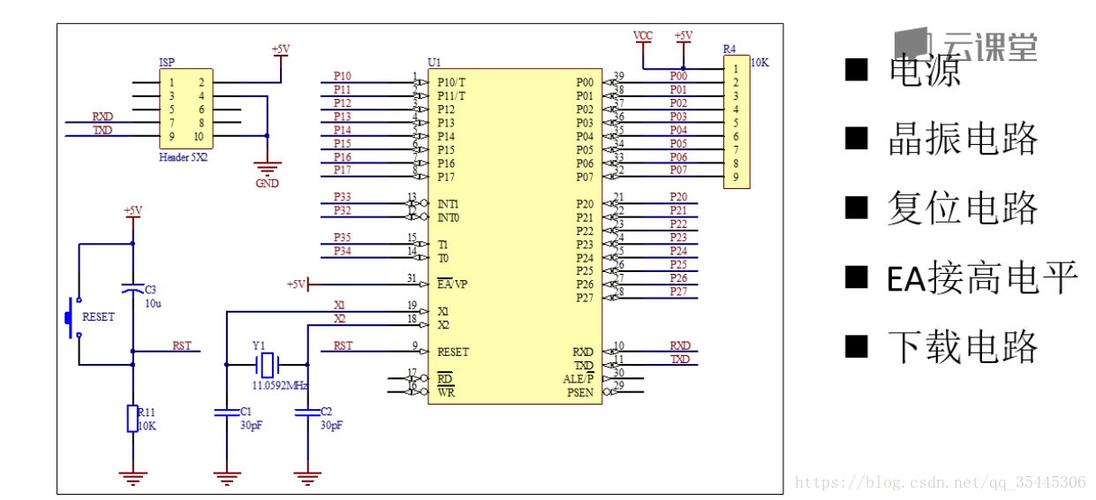

（图片来自网络侵删）
制作仿真芯片步骤如下：
将（电路板+电脑）用USB线进行连接，进入USB下载模式。按住电路板上的SW2按键（P3.2/INT0）接地。关闭SW1电源按键，断电后，再打开SW1电源按键。松开SW2按键（P3.2/INT0）。正常情形下，能识别出“STC USB WriterHID1 “设备。单片机型号选择“STC8H8K64U”，利用USB口进行仿真。选择用户程序运行的IRC 频率。制作仿真芯片时选择的频率与所仿真的用户程序所设置的频率同等，才能达到真实的运行效果 。然后在软件右边功能区的“Keil 仿真设置”页面中，点击“将所选目标单片机设置为仿真芯片”按钮。仿真设置步骤：
仿真设置步骤1
参考上图，若设置成功，会涌现如下的画面。
仿真设置步骤2
到此，仿真芯片便制作成功了！
接下来，我们打开一个项目进行仿真，然后进行下面的设置，如图所示。
仿真设置步骤3
设计图事理图
STC8H8K64U-DIP40单片机资源
STC8H8K64U-DIP40单片机管脚资源分配图
PCB图
硬件解释STC8H8K64U-DIP40最小系统板由下述8个部分组成，看拆解图更直不雅观~
STC8H8K64U-DIP40最小系统板资源图解
电源接口：USB-A，直插件。主控芯片：STC8H8K64U-DIP40。LED：1个电源指示灯，1个状态显示灯。晶振：32.768KHz晶振，用于单片机内部RTC模块的基本时钟。电压基准：CJ431芯片2.5V电压基准，用于ADC模块的参考基准电压。外接引脚：引出所有单片机I/O口，四路电源（+5V）和地（GND）拓展。调试接口：USB接口和TTL串行调试接口（建议用USB接口仿真调试和下载程序）。按键：1个别系复位按键，2个功能按键（按键1和2用于USB和串口调试功能配置）。上风特点STC8H8K64U-DIP40最小系统板尺寸图
整板全部利用直插封装，方便焊接，快速上手。价格便宜，超低功耗，功能引脚丰富，性价比高。通过USB-A接口供电、下载程序和仿真调试，非常方便。板子外不雅观小巧，尺寸仅为90mm50mm(3545mil1970mil)，可以在嘉立创EDA免费打样。开源资料获取本项目的资料均已开源。
资料参考自：立创开源硬件平台《STC8H8K64U单片机最小系统》作者：XZY-SDJTU
如须要电路源文件，请在电脑端打开：「链接」
