培植绿色数据中央是构建新一代信息根本举动步伐的主要任务，是保障资源环境可持续的基本哀求。为此干系机构于2019年初联合发布了《关于加强绿色数据中央培植的辅导见地》，对加快现有数据中央节能挖潜与技能改造、提高资源能源利用效率提出了非常明确的哀求，于2020年3月明确表示要加快5G网络、数据中央等新型根本举动步伐培植（简称“新基建”）进度，又一次强调要加快新型根本举动步伐培植。而大数据中央作为在家当数字化转型的主要组成部分，也成为中国七大“新基建”重点培植单元之一。
传统的PDU（Power Distribution Unit，电源分配单元），也便是我们常说的机柜用电源分配插座，其紧张功能是为机柜式安装的电气设备供应电力分配，一贯是数据中央的主要的设备。但是在绿色数据中央的培植中，随着能源监控、大数据剖析等技能的遍及，传统的PDU已经逐渐不能知足绿色数据中央的须要。因此在实际需求的浸染下，智能PDU逐渐崭露锋芒。智能PDU除了知足原有的电力分配功能外，还要实现温湿度检测、远程监控、分路检测电流、电压电能等功能，并且智能PDU可以通过对分配出的每一起电流、电压、电能进行采集和统计，既能实现精确的能源管控，也对后期数据实施了网络汇总，实现了真正意义上的大数据剖析，从而可以得出每部后端设备的利用效率，终极真正地实现绿色能源管控和长效发展。
针对付上述需求，温湿度检测和远程监控，基本可以通过在传统PDU的内部加装传感器和网络模块，并设置网络协议的办法实现。然而针对其计量功能，尤其是丈量每一回路的电流、电压、电能这一环节，对现有PDU的生产厂家提出了寻衅。
图1 智能PUD的功能
其主困难在于：
1、智能PDU输出真个回途经多，如果要实现分路计量设计难度大、实现本钱高。
2、现有PDU生产企业对电能计量和校准流程并不熟习，生产难度大。
3、现有的设备中，已经有越来越多的直流设备，交直流稠浊计量更加增大了计量的难度。
针对上述环绕智能PDU分路计量存在的困难，上海贝岭株式会社最新供应了可实现多路免校准、具备交直流计量功能的物联网计量芯片BL0950，该芯片将完美地办理上述问题。
上海贝岭物联网计量芯片BL0950可实现如下功能：
1、实现智能PDU的多路计量

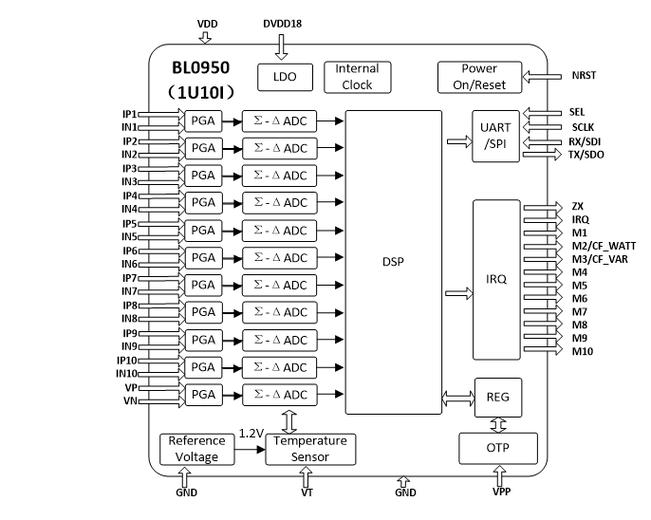

图2 BL0950的多路计量模式
图2给出的是BL0950的计量模式图示，可以看到BL0950集成了11路高精度Sigma-Delta ADC，可同时丈量11路旗子暗记（电流或电压），可以选择1U10I模式，该功能有10相电能计量模式，共用1路电压，分别与10路电流产生10相电能计量，办理了现有智能PDU中利用多个计量芯片均需和MCU通信中的串扰问题。对付哀求多于10相计量的PDU，可以利用多片BL0950实现。
同时，BL0950还能够丈量电流、电压有效值、有功功率、有功电能量等参数，可输出快速电流有效值（用于泄电监控、过流保护等故障检测），具备温度检测、波形输出等功能，通过UART或高速SPI接口输出数据，能够充分知足智能PDU、多路智能插座、插排的须要。
而针对智能PDU未来可能碰着的电能质量剖析问题，对付输入波形，BL0950也可以通过选择不同设置来得到全波、基波或直流有效值及功率。
2、实现智能PDU生产中的免校准
对计量芯片而言，有功功率的丈量范围和其对应的丈量精度是计量芯片中最主要的两个指标，而有功功率量的丈量范围由能被实际丈量的电流范围所决定。因此BL0950经实际校准后，以智能PDU丈量所需的最大范围5mA~50A的范例运用为例，外部在选择1mohm合金电阻作为采样元件的情形下，在小电流区间（互换5mA~50mA），有功功率偏差可以掌握在±0.5%以内；在大电流区间（互换50mA~50A），有功功率偏差可以掌握在±0.1%以内。
而为了方便智能PDU厂家的批量生产，BL0950更是供应了生产过程免校准的办理方案。详细而言，是在BL0950内置了OTP校表参数烧写区域，芯片在出厂前已按批次将增益偏差掌握在小于0.3%内。这样在实际的生产中，智能PDU的生产企业只需根据PDU后真个电流丈量范围，选择得当的采样电阻即可实现免校准。在采样元件整体精度掌握在±0.5%的情形下，采取BL0950免校准生产，理论上功率偏差最高可掌握在±1%以内，为智能PDU的批量生产供应了极大便利。
3、智能PDU中的直流计量
针对智能PDU中越来越多的直流计量须要，BL0950中增加了直流检测电路后，通过数字设置可以选择直流计量的功能。在实际的直流计量中，对直流精度影响最大的是采样电路中DC offset的影响，而通过BL0950内部专有电路对DC offset的处理，可以实现较高输入动态范围内的高精度直流计量。
BL0950内部的PGA可选1倍、2倍、8倍、16倍增益，以对应不同的外部传感器。不同量程下BL0950的输入动态范围都可达到2000:1。如PGA选16倍增益情形下，芯片输入旗子暗记丈量范围为20uV~40mV，实际丈量结果表明，全体输入动态范围内，最小输入旗子暗记的丈量偏差都可以掌握在1%以内。
考虑到DC offset对直流计量的影响，并且针对DC offset对温度的敏感性，BL0950片内集成了温度传感器，可以进一步肃清DC offset的温漂效应，客户如有哀求可以利用。
其余，BL0950具有较好的出厂同等性。用户运用过程中，外围PCB的不同布局对直流小旗子暗记丈量会带来一定的影响，常日须要客户自行校准。BL0950的产品的良好同等性，可以方便客户的批量生产。
综上，上海贝岭新的十相（11通道，1U10I）物联网计量产品十分适宜智能PDU产品的需求，为下一阶段“新基建”数据中央培植的大规模开展供应了新的办理办法。
