高速计数器的类型1相1输入计数器(S/W)：采取1相脉冲旗子暗记+方向旗子暗记来做计数。
1相1输入计数器(H/W)：和前者类似，采取A相脉冲旗子暗记+B相/方向旗子暗记来做计数。
![[三菱PLC] FX5U读取光栅尺（编码器）数据-高速脉冲输入_暗记_计数器 [三菱PLC] FX5U读取光栅尺（编码器）数据-高速脉冲输入_暗记_计数器 通讯](http://www.iirqv.cn/zb_users/cache/ly_autoimg/m/MjgxODk.png "[三菱PLC] FX5U读取光栅尺（编码器）数据-高速脉冲输入_暗记_计数器 通讯")

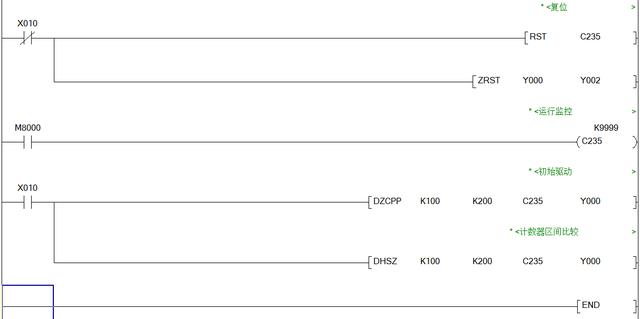

1相2输入计数器：需占用2路高速脉冲输入，采取A相脉冲旗子暗记进行数据递增+B相信号来做递减。
![[三菱PLC] FX5U读取光栅尺（编码器）数据-高速脉冲输入_暗记_计数器 [三菱PLC] FX5U读取光栅尺（编码器）数据-高速脉冲输入_暗记_计数器 通讯](http://www.iirqv.cn/zb_users/upload/2024/08/20240812220116172347127627941.jpeg "[三菱PLC] FX5U读取光栅尺（编码器）数据-高速脉冲输入_暗记_计数器 通讯")
（图片来自网络侵删）
2相2输入计数器：一个旗子暗记周期增加一个脉冲，逻辑如下。
2相2输入计数器[2倍频]：一个旗子暗记周期增加两个脉冲，逻辑如下。
2相2输入计数器[4倍频]：一个旗子暗记周期增加四个脉冲，逻辑如下。
实际案例本案例采取国产，某型号的光栅尺，通过查询光栅尺，创造输出类型如下：
通过实际剖析，我们可以知道，这个光光栅尺可以利用2相2输入计数器，每个周期输出1个脉冲。参数设置参数-FX5UCPU-模块参数-高速IO-高速计数器-CH1参数：
通过查询高速脉冲输入对应表，可知X1和X2为通道1的A,B，接线。
程序编写高速计数器仅通过设置参数无法进行计数。要开始/停滞计数，须要通过HIOEN/DHIOEN指令指定通道实行开始/停滞。指令解释请参考FX5U编程手册
通过查询手册，可以获取CH1的计数值在SD4500,SD4501.
如需把计数值写入普通的寄存器，须要利用DHCMOV指令，写入锁存地址后，可以实现位置影象功能。
其他本文仅先容基本的高速计数器功能，除此之外，FX5U还具有高速计数器比较和其他功能。感兴趣的朋友可以浏览一下操作手册，或者有疑问的话，欢迎留言！
