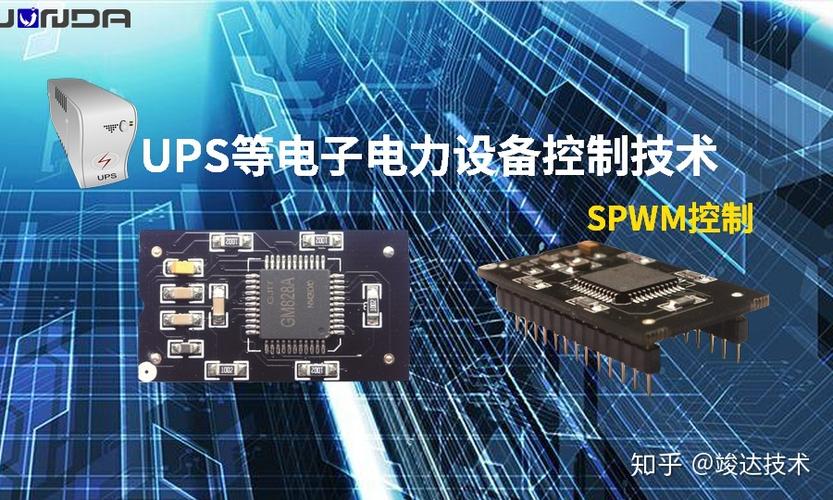

竣达技能经由永劫光的研发、并通过同UPS厂家的互助反复的测试改进而完成了升级版三相SPWM波形发生器--具有更宽的适应性，更强稳定性的GM828A模块，可广泛运用于航空电源、逆变电源、UPS电源等电力电子设备。

GM828A模块是专用的SPWM掌握模块，重点对原来的SA8281/SA8282芯片进行替代和优化，可在不影响原来主机掌握逻辑的情形下，对PWM输出进行优化和校正。
因此，GM828A在知足SA828各项指标、精度的同时还具备状态指示灯，能帮助用户直不雅观的理解到GM828A的运行的详细状态。

GM828A模块一改之前的盒式封装，重量轻、散热性超强，进一步担保了产品永劫光运行的可靠性。
采取标准脚间距2.54MM的工业通用圆针，两排的排针引脚严格按照工业标准的DIP-28封装排列，针长约5mm，针直径0.47mm。
用户在利用时只需在产品PCB板子焊接标准28P圆孔IC座即可把GM828A直接插入IC座中。

GM828A实际设备运行干系波形:

GM828A在某12KVA三相UPS开机过程发生幅值调制波形：

GM828A在某12KVA三相UPS满载事情输出的正弦波形：

GM828A同SA828测试比拟干系波形：

下图为GM828A同SA828在设置为51.5HZ时候的波形，图形中顶部波形为SA828得到的51.5HZ的波形，底部波形为GM828A得到51.5HZ的波形。

事情电压与温度范围：

更多的功能需求，请不才方评论区留言，竣达技能为您解答、供应优质的办理方案。
