打开proteus软件
2.点击文件新建工程。
3.新建电路仿真工程工程。
4.选择事理图模板。
5.不创建PCB布版设计。
6.选择创建固件项目。
7.新建工程完成。
8.切换至事理图绘制界面。
9.涌现如下如图所示界面。
10.进行元器件选择。
10.选择LED-RED（发光二极管，发光颜色赤色）
11.涌现如下器件
12.同理，连续添加电阻。
13.元器件选择完毕。

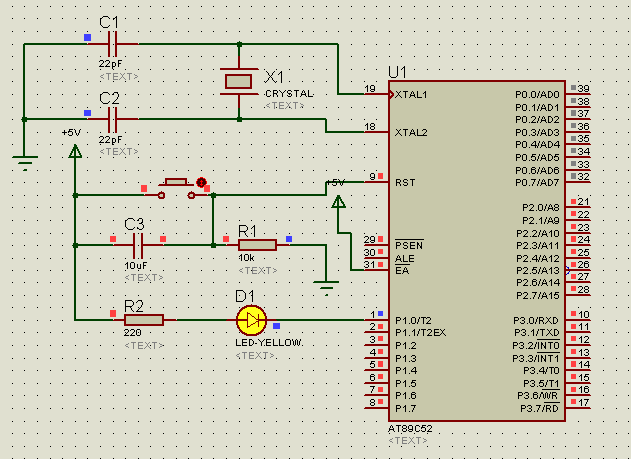

14.进行电路图绘制。
15.双击R1电阻
16.修正电阻值为100欧，不然电阻太大LED灯不会亮。
17.电路图绘制完毕。
2. STM32CubeMX软件配置
1. 双击打开STM32CubeMX软件
，涌现如下界面。
2.点击File->New Project，如下图所示。
如果涌现如下图所示界面，点击Cancel。
3.在标号1处输入STM32F103R6,在标号2处选择STM32F103R6，如下图所示。
4.进入STM32工程配置界面，涌现下图界面。
5.进行如下图操作。
6.配置ST-Link调试端口，标号1处选择Serial Wirte。
7.配置STM32时钟树。
（1）点击顶部Clock Configuration。
（2）进入下图所示界面。
（3）查看时钟配置。
8.配置LED1端口。
（1）点击Pinout & Configuration，切换为引脚功能配置界面
（2）配置LED1功能引脚。根据虚拟仿真事理图可知，LED1通过PB8引脚进行掌握。
（3）找到PB8引脚，在标号1处点击鼠标左键，在标号2处选择GPIO_Output功能。
（4）点击GPIO选项。
（5）点击PB8，如下图所示。
（6）按照下图进行PB8端口信息配置。
（7）PB8端口信息配置完成，如果输入了User Label,对应的引脚会有用户标签涌现。如下图所示。
9.点击下图所示的Project Manger，进行工程管理。
（1）进行工程文件名保存（把稳文件名不要有中文），操作步骤如下图所示。
（2）选择工程保存路径，如下图所示。（如果有中文，末了天生代码会失落败）
（3）路径选择好之后，点击保存（参考保存路径：~\STM32F103VET6\Demo01），如下图所示。
（5）如果涌现如下提示信息，那是固件包还没选择，后面会选择，点击NO
（6）保存成功之后，涌现如下图所示信息。
（5）选择单片机开拓环境为MDK-ARM V5，操作步骤如下图所示。
（6）连续往下配置，选择固件包版本，如下图所示。
（7）配置代码天生办法，如下图所示。
10.点击GENERATE CODE，天生STM32工程代码。
（1）等待代码天生完成。
（2）涌现如下图信息，则工程天生成功。
3.代码编写
1.点击Open Folder，如下图所示。
2.涌现如下图所示的工程路径。
3.在MDK-ARM目录下找到Demo01.uvprojx文件，双击打开。
4.涌现如下图所示界面。
5.展开User项目组。
6.找到User/main.c，双击打开main.c文件，在while循环语句中99行处添加代码，如下图所示。
参考代码如下：
//设置PB8为低电平HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_RESET);4.编译与下载程序
1.编译程序，操作步骤如下图所示。
2.查看编译是否成功。
5.加载程序到虚拟仿真软件
1.找到工程hex文件。
首先我们要知道keil5工程天生的hex文件在该工程的哪个路径下。如下图所示。
2.回到proteu软件，双击芯片。
3.加载hex可实行文件，涌现如下界面
4.找到hex文件（参考路径：~\task01\MDK-ARM\task01）
5.点击确定。
6.点击运行。
6.查看实验结果
