保护精度达±5%绿芯GN9235Q系列合封氮化镓芯片登场_氮化_芯片

随着氮化镓快充的遍及，将氮化镓器件与掌握器等封装在同一颗芯片内部，逐渐成为主流高效的办理办法。
通过将传统氮化镓电源中两颗到三颗芯片集成到一起，既精简了电源设计，也大大降落了PCB占板面积，知足快充充电器易生产、高性价比的追求。

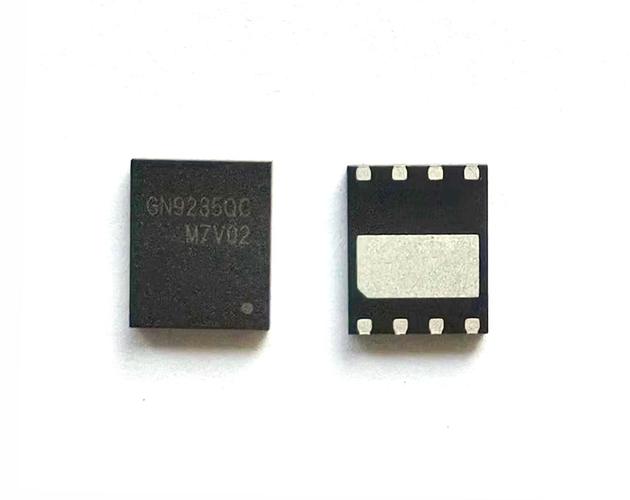

针对目前快充充电器市场的运用，绿芯最新推出了 GN9235Q 系列合封氮化镓芯片，集成650V /200mΩ 的氮化镓功率管和反激式掌握器。
通过运用氮化镓技能，提高切换频率减小变压器体积，做到高功率密度，小型化的快充充电器。

绿芯 GN9235Q 系列可通过间歇模式降落电源的待机功耗，降频技能和波谷侦测提升转换效率，DFN56封装精良的散热能力在相同体积下增加了功率输出，同时具有外部调度OCP补偿的弹性以适用于广泛的设计运用，可以让不同电源系统在高低压过电流保护精度在正负5%以内。

绿芯 GN9235Q 系列集成事情频率高达 160kHz（另有200kHz版本可选）的准谐振波谷侦测掌握器，可用于从30瓦到65瓦氮化镓快充电源设计，帮忙电源厂商轻松构建低待机功耗、低本钱、高性能的办理方案，以知足运用中的 CoC V5 和 DoE VI 能效标准。

绿芯 GN9235Q PWM 开关频率上限由芯片内部设定，事情频率基本上由变压器设计时决定。
芯片具有全温度补偿，最大值设置为 200kHz。
在空载或轻载条件下，芯片可事情于智能间歇中断模式，以降落开关损耗，从而在具有较低待机功耗的同时实现良好的转换效率，软驱动技能降落EMI滋扰，进一步降落EMI对策的本钱。

低 VCC 启动电流和事情电流使 GN9235Q 具有非常高的可靠性和利用寿命。
可以利用阻值较大的电阻来完成电路的启动，这样也降落了启动电阻的功率损耗，进一步降落了系统待机功耗。
GN9235Q 还供应了一个非常全面的自动规复保护电路，包括高低压补偿的逐周期过电流限定 (OCP)、输出过载保护 (OLP)、VCC 过压钳位和欠压锁定 (UVLO)，ZCD脚位除波谷侦测兼具Brown in/out和输入过电压保护，副边整流管短路保护，输出短路保护等保护机制。

传统的氮化镓快充方案包括掌握器+驱动电路+GaN功率器件等，电路设计繁芜，本钱较高。
而采取绿芯 GN9235Q 系列合封氮化镓芯片，一颗芯片即可实现原有数颗芯片的功能，使电源芯片外围器件数量大幅降落，在提升功率密度和效率的同时，还可节约本钱。
此外，也有效降落了快充方案在高频下的寄生参数，电源工程师在运用过程中能更加方便、快捷地完成调试，可加速产品上市周期。
