有一种著名集成芯片，从70年代到2021年一贯是无数电路的瑞士军刀，而且他在电子领域中，也是广大电子工程师在 diy 电路时低本钱的首选，它便是NE555
它是一种仿照和数字功能相结合的中规模集成器件，这种芯片具有多种功能，可以用作定时器，震荡器及脉冲产生电路
自从它在1971年被hans R研发设计，并投入市场引起了轰动，成为了最主要最盛行的芯片，在当时没有单片机的时候，他的涌现可以说是完美办理了任何电路的定时功能，如今他的销量已达到数十亿名。
本日的工程师们仍旧利用555设计一些有用电子模块，紧张是由于在单个晶系统编制作的集成芯片，犹如运算放大电路一样可靠便宜，他能够产生稳定的方波旗子暗记，占空比从50%到100%，555本钱低性能可靠。
只须要外接几个电阻电容，就可以实现多次震荡器单稳态触发器，及施密特触发器等脉冲产生与变换电路
NE555也常作为定时器，广泛运用于仪器仪表家用电器电子丈量及自动掌握等方面，现在已经是上千类的运用方案当中的首选型，555的运用可以按照他的事情模式分类可以分为无稳态单稳态双稳态。
而且还有很主要的一个点，便是他能产生 pwm 波形，比如可以在开关电源电路中看到他的运用，这得益于他价格低廉，以及可以与其他电路很好结合。
重点来了，NE55和学单片机有什么关系?首先你得清楚NE555不是单片机，它只是一个时基芯片，一样平常用来做波形发生芯片。以是做RLC丈量仪必须得其余加单片机芯片。
NE55555只是一个双稳态芯片，他只能够合营一定的电路产生一定的频率，要想实现你要的功能，没单片机是弗成的。
可以说两者缺一不可！
下面我来分享下，正在学习仿照电路的小伙伴须要理解的知识
NE555为8脚时基集成电路，各脚紧张功能（集成块图不才面）
1.地 GND
2.触发
3.输出
4.复位
5.掌握电压
6.门限(阈值）
7.放电
8.电源电压Vcc
运用十分广泛，可装如下几种电路

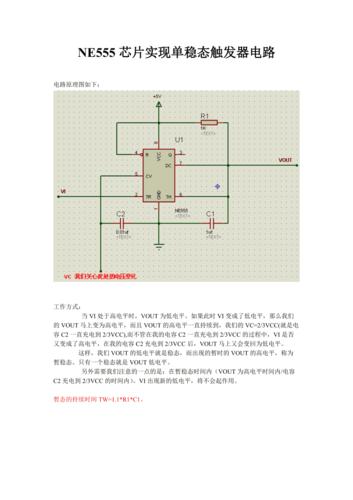

1.单稳类电路
浸染：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。
2.双稳类电路
浸染：比较器，锁存器，反相器，方波输出及整形等。
3.无稳类电路
浸染：方波输出，电源变换，音响报警，玩具，电控丈量，定时等
末了为你们总结了一些有趣NE555电路，看看你们有没有 diy 过呢，欢迎在留言区评论哦
