BISS0001是一款具有较高性能的传感旗子暗记处理集成电路，它配以热释电红外传感器和少量外接元器件构成被动式的热释电红外开关。它能自动快速开启各种白炽灯、荧光灯、蜂鸣器、自动门、电风扇、烘干机和自动洗手池等装置，特殊适用于企业、宾馆、阛阓、库房及家庭的过道、走廊等敏感区域，或用于安全区域的自动灯光、照明和报警系统。

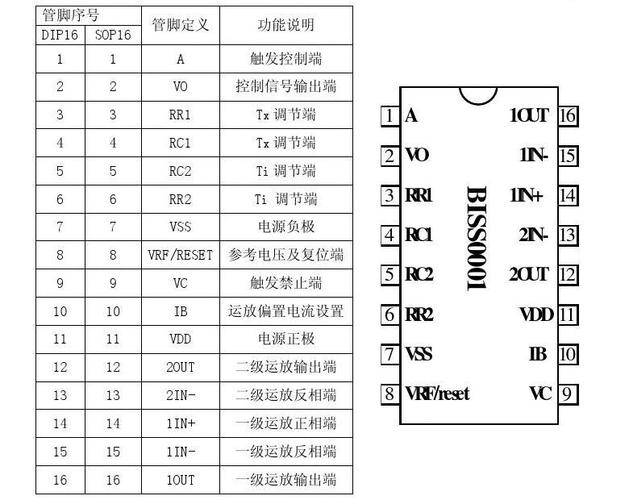

管脚图
biss0001内部框图详解
以下图所示的不可重复触发事情办法下的波形，来解释其事情过程。 不可重复触发事情办法下的波形
首先，根据实际须要，利用运算放大器OP1组成传感旗子暗记预处理电路，将旗子暗记放大。然后耦合给运算放大器OP2，再进行第二级放大，同时将直流电位抬高为VM（≈0.5VDD）后，将输出旗子暗记V2送到由比较器COP1和COP2组成的双向鉴幅器，检出有效触发旗子暗记Vs。由于VH≈0.7VDD、VL≈0.3VDD，以是，当VDD=5V时，可有效抑制±1V的噪声滋扰，提高系统的可靠性。 COP3是一个条件比较器。当输入电压Vc《VR（≈0.2VDD）时，COP3输出为低电平封住了与门U2，禁止触发旗子暗记Vs向下级通报；而当Vc》VR时，COP3输出为高电平，进入延时周期。 当A端接“0”电平时，在Tx韶光内任何V2的变革都被忽略，直至Tx韶光结束，即所谓不可重复触发事情办法。当Tx韶光结束时，Vo下跳回低电平，同时启动封锁韶光定时器而进入封锁周期Ti。在TI韶光内，任何V2的变革都不能使Vo跳变为有效状态（高电平），可有效抑制负载切换过程中产生的各种滋扰。
以下图所示的可重复触发事情办法下的波形，来解释其事情过程。 可重复触发事情办法下的波形在Vc=“0”、A=“0”期间，旗子暗记Vs不能触发Vo为有效状态。在Vc=“1”、A=“1”时，Vs可重复触发Vo为有效状态，并可匆匆使Vo在Tx周期内一贯保持有效状态。 在Tx韶光内，只要Vs发生上跳变，则Vo将从Vs上跳变时候起连续延长一个Tx周期；若Vs保持为“1”状态，则Vo一贯保持有效状态；若Vs保持为“0”状态，则在Tx周期结束后Vo规复为无效状态，并且，同样在封锁韶光TI韶光内，任何Vs的变革都不能触发Vo为有效状态。
运用线路图
上图中，运算放大器OP1将热释电红外传感器的输出旗子暗记作一级放大，然后由C3耦合给运算放大器OP2进行第二级放大，再经由电压比较器COP1和COP2构成的双向鉴幅器处理后，检出有效触发旗子暗记Vs去启动延迟韶光定时器，输出旗子暗记Vo经晶体管T1放大驱动继电器去接通负载。
上图中，R3为光敏电阻，用来检测环境照度。当作为照明掌握时，若环境较通亮，R3的电阻值会降落，使9脚的输入保持为低电平，从而封锁触发旗子暗记Vs。SW1是事情办法选择开关，当SW1与1端连通时，芯片处于可重复触发事情办法；当SW1与2端连通时，芯片则处于不可重复触发事情办法。图中R6可以调节放大器增益的大小，原厂图纸选10K，实际利用时可以用3K，可以提高电路增益改进电路性能。输出延迟韶光Tx由外部的R9和C7的大小调度，触发封锁韶光TI由外部的R10和C6的大小调度，R9/R10可以用470欧姆，C6/C7可以选0.1U。
解释 该传感器采取热释电材料极化随温度变革的特性探测红外辐射，采取双灵敏元互补方法抑制温度变革产生的滋扰，提高了传感器的事情稳定性。
1、上述特性指标是在源极电阻R2=47KΩ条件下测定的，用户利用传感器时，可根据自己的须要调度R2的大小。
2、把稳灵敏元的位置及视场大小，以便得到较佳光学设计。
3、所有电压旗子暗记的丈量都是采取峰一峰值定标。平衡度B中的EA和EB分别表示两个灵敏元的电压输出旗子暗记的峰一峰值。
4、利用传感时，管脚的波折或焊接部位应离开管脚基部4mm以上。
5、利用传感器前，应先参考解释书，尤其要防止接错管脚
